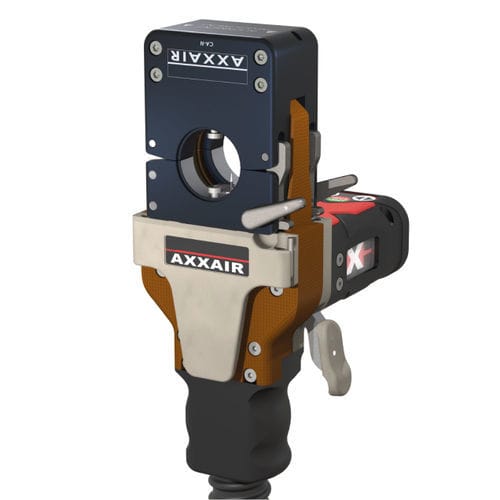

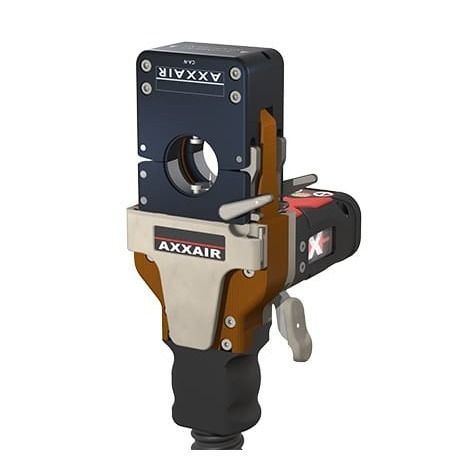

Testa di saldatura raffreddata ad aria SAMX-17

ad alta precisioneper assemblaggio metallico di precisioneper tubi

Descrizione
La testa di saldatura chiusa AXXAIR SAMX-17 Microfit con sistema a cassette è progettata per garantire precisione e ripetibilità in diverse configurazioni di tubi e raccordi. Supporta diametri esterni del tubo da 3 a 17,2 mm (0,118–0,625 in) ed è adatta per saldature tubo‑tubo, tubo‑raccordo e raccordo‑raccordo nei settori dei semiconduttori, aerospaziale e farmaceutico.

Dati chiave
INTERVALLO Ø TUBO: 3 – 17,2 mm / 0,118 – 0,625 in
SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad aria
CAVO: 8 m / 26 ft

Vantaggi del prodotto

• Ampia compatibilità per tubi e raccordi a partire da 3 mm (1/8 in).
• Configurazioni di saldatura flessibili: tubo–tubo, tubo–raccordo, raccordo–raccordo.
• Ciclo di lavoro: 70 A @ 50 %, 80 A @ 40 %; corrente massima 100 A.
• Design senza grasso, compatibile con camere bianche.
• Diffusione ottimizzata del gas inerte per ridurre la colorazione della saldatura.
• Leva di bloccaggio a sforzo costante per fissaggio sicuro della cassetta senza sovrapprecisione.
• Utensile integrato nel corpo macchina per manutenzione, regolazione elettrodo e posizionamento ganasce.

Caratteristiche aggiuntive
Amo per cintura per trasporto e accesso rapido.
Utensile integrato unico per smontaggio, sostituzione elettrodo e posizionamento ganasce.
Serraggio cassetta ottimizzato per prevenire la deformazione del tubo.
Leva di bloccaggio a sforzo costante che garantisce fissaggio stabile senza rischio di sovraccarico.

Specifiche
Codice: SAMX-17
Descrizione: Testa di saldatura Microfit chiusa con cavo 8 m; raffreddamento ad aria
Diametro tubo: 3 – 17,2 mm / 0,118 – 0,625 in
Diametro elettrodo: 1,0 mm / 0,04 in
Peso con cavo: 5,5 kg / 12 lb
Ciclo di lavoro (50%): 70 A
Ciclo di lavoro (40%): 80 A
Corrente massima di saldatura: 100 A
Temperatura di esercizio: 0 °C a 40 °C (32 °F a 104 °F)
Alimentatori: AXXAIR SAXX

Specifiche tecniche

• Codice: SAMX-17
• Intervallo Ø tubo: 3 – 17,2 mm (0,118 – 0,625 in)
• Raffreddamento: Aria
• Diametro elettrodo: 1,0 mm (0,04 in)
• Cavo fornito: 8 m / 26 ft
• Peso (con cavo): 5,5 kg / 12 lb
• Ciclo di lavoro: 70 A @ 50 %, 80 A @ 40 %
• Corrente massima: 100 A
• Temperatura di esercizio: 0 °C a 40 °C
• Compatibilità: Alimentatori AXXAIR SAXX
