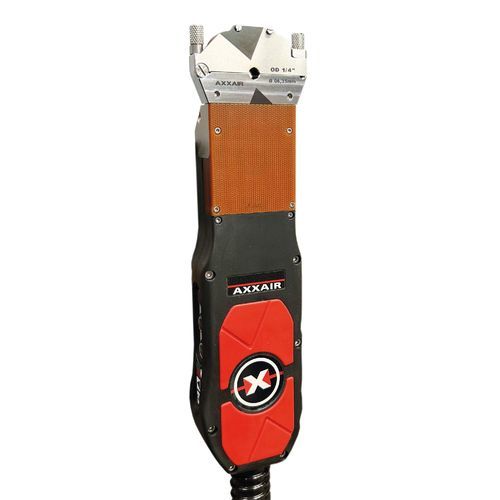

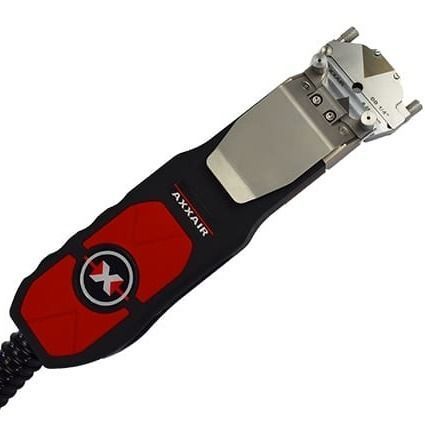

Testa di saldatura orbitale X-500 series

raffreddata ad acquaraffreddata ad ariaper assemblaggio metallico di precisione

Descrizione
La AXXAIR X-500 è la testa di saldatura orbitale chiusa più sottile della gamma AXXAIR, progettata per la saldatura orbitale di micro‑raccordi e tubi di piccolo diametro in spazi ristretti. Adatta ad ambienti critici — produzione di semiconduttori, assemblaggio aerospaziale e produzione farmaceutica — supporta funzionamento senza lubrificanti e diffusione di gas inerte ottimizzata per saldature pulite e ripetibili.

Dati principali
INTERVALLO Ø TUBO: 0,118 – 0,5" / 3 – 12,7 mm
SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad aria o ad acqua

Vantaggi del prodotto

• Profilo ultrasottile: ingombro minimo ½" (12,7 mm) per accesso in spazi ristretti.
• Compatibilità Microfit: progettata per giunzioni Microfit‑Microfit.
• Cassette di serraggio specifiche per diametro: fissaggio sicuro per 3–12,7 mm.
• Funzionamento senza lubrificante: adatta a camere bianche e ambienti ad alta purezza.
• Diffusione ottimizzata del gas inerte: riduce lo scolorimento della saldatura.
• Opzioni di raffreddamento: versioni ad aria o a liquido disponibili.
• Produttività: fino a 20 saldature/ora (aria) e 30 saldature/ora (liquido) su tubo inox Ø12,7 mm, spessore 1,24 mm.
• Manutenzione semplice: attrezzo integrato per smontaggio/pulizia del rotore e gestione degli elettrodi.
• Compatibilità controllo: utilizzabile con alimentatori AXXAIR o integrabile con sistemi di terze parti; varianti compatibili AMI disponibili.

Codici articolo e descrizioni
Codice | Descrizione
X-500A | Testa di saldatura chiusa Microfit con cavo 8 m (26 ft) — Raffreddamento ad aria
X-500E | Testa di saldatura chiusa Microfit con cavo 8 m (26 ft) — Raffreddamento ad acqua
X-500MIA | Testa di saldatura chiusa Microfit con cavo 8 m (26 ft) — Raffreddamento ad aria — Compatibile con alimentatore AMI
X-500MIE | Testa di saldatura chiusa Microfit con cavo 8 m (26 ft) — Raffreddamento ad acqua — Compatibile con alimentatore AMI

Codice | Diametro tubo
X-500A / X-500E / X-500MIA / X-500MIE | 0,118 – 0,5" / 3 – 12,7 mm

Codice | Diametro elettrodo
X-500A / X-500E / X-500MIA / X-500MIE | 0,040" / 1,0 mm

Codice | Peso con cavo
X-500A / X-500E / X-500MIA / X-500MIE | 12,3 lbs / 5,6 kg

Codice | Max saldature/ora (su tubo inox Ø12,7 mm, sp. 1,24 mm)
X-500A / X-500MIA | 20
X-500E / X-500MIE | 30

Codice | Corrente di saldatura max
X-500A / X-500E / X-500MIA / X-500MIE | 80 A

Codice | Temperatura di esercizio
X-500A / X-500E / X-500MIA / X-500MIE | +0°C / +40°C (32°F / 104°F)

Accessori e caratteristiche
Sistema di montaggio a innesto rapido per installazione delle cassette; cassette di serraggio per diametro; gancio integrato per sospensione; attrezzo integrato per pulizia del rotore e gestione degli elettrodi; design compatto che consente saldature su porzioni di tubo diritte minime di 6,35 mm (0,25").

Specifiche tecniche

• Modello: X-500 (testa di saldatura chiusa Microfit)
• Intervallo Ø tubo: 0,118 – 0,5" / 3 – 12,7 mm
• Raffreddamento: aria o acqua (a seconda della variante)
• Diametro elettrodo: 0,040" / 1,0 mm
• Peso con cavo (8 m): 12,3 lbs / 5,6 kg
• Max saldature/ora: 20 (aria) / 30 (liquido) — misurato su tubo inox Ø12,7 mm, sp. 1,24 mm
• Corrente di saldatura max: 80 A
• Temperatura di esercizio: 0°C — +40°C (32°F — 104°F)
• Ingombro minimo richiesto: ½" (12,7 mm)
• Opzioni di alimentazione compatibili: alimentatori AXXAIR o varianti AMI disponibili
