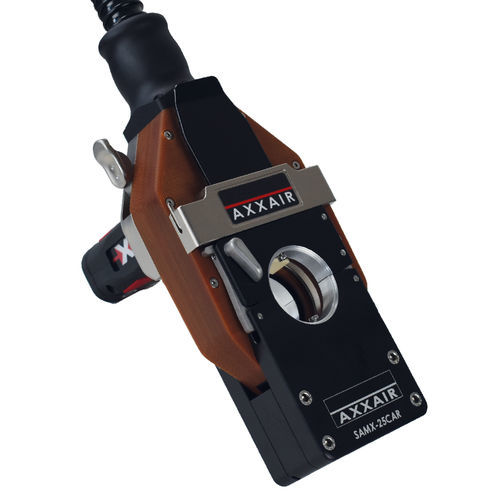

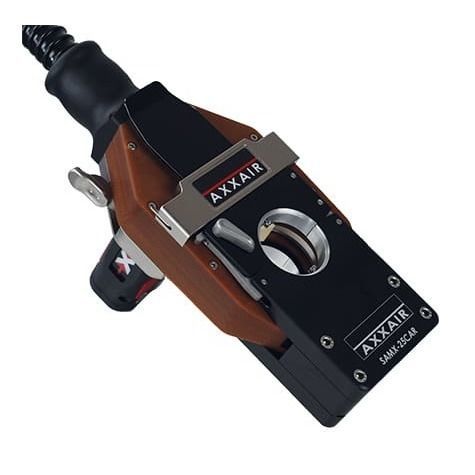

Testa di saldatura raffreddata ad aria SAMX-25 series

raffreddata ad acquaper tubiad alta precisione

Panoramica
La testa di saldatura AXXAIR SAMX-25 con sistema Microfit e cassette è progettata per garantire precisione e affidabilità in un'ampia gamma di configurazioni di tubi e raccordi. Progettata per diametri a partire da 6 mm (0,236"), la SAMX-25 offre versatilità per applicazioni esigenti nei settori dei semiconduttori, aerospaziale e farmaceutico. È adatta per saldature tubo-tubo, tubo-raccordo e raccordo-raccordo.

Dati principali
INTERVALLO DI DIAMETRO ESTERNO DEL TUBO: 0,236 - 1" / 6 – 25,40 mm
SISTEMA DI RAFFREDDAMENTO: Raffreddamento ad aria o ad acqua

Vantaggi del prodotto

• Prestazioni elevate con un ciclo di lavoro elevato
• Funzionamento senza lubrificazione: compatibile con gli standard delle camere bianche
• Posizionamento ottimale dei tubi nelle cassette grazie a un sistema di serraggio ottimizzato, senza rischio di deformare il pezzo da saldare
• Diffusione ottimizzata del gas inerte: saldature con colorazione minima
• Facile manutenzione e pulizia: grazie a un attrezzo integrato nel corpo della macchina

Tabella specifiche (versioni a confronto)
Codice articolo: SAMX-25A | SAMX-25E
Descrizione: Testa di saldatura chiusa Microfit con cavo da 8 m / 26 piedi — Raffreddamento ad aria | Raffreddamento ad acqua
Diametro del tubo: 0,236 – 1" / 6 – 25,40 mm
Diametro dell'elettrodo: 1/16" / 1,6 mm
Peso con cavo: 6,5 kg / 14 lbs
Ciclo di lavoro: 75 A al 50% | 100 A al 80%
Corrente massima di saldatura: 100 A | 120 A
Temperatura di esercizio: +0 °C / +40 °C (32 °F / 104 °F)
Alimentatori: Alimentatori AXXAIR SAXX

Note aggiuntive
Il sistema di bloccaggio ottimizzato della cassetta garantisce il corretto posizionamento del tubo e ne impedisce la deformazione. La forza di bloccaggio costante assicura una tenuta salda della cassetta senza il rischio di serraggio eccessivo. Sono presenti accessori integrati come attrezzo unico per smontaggio, regolazione o sostituzione degli elettrodi e per il posizionamento delle ganasce.

Caratteristiche / specificazioni tecniche

• Modello: SAMX-25
• Intervallo diametro tubo: 0,236" - 1" / 6 – 25,40 mm
• Sistema di raffreddamento: aria o acqua
• Versioni: SAMX-25A (aria) e SAMX-25E (acqua)
• Diametro elettrodo: 1/16" / 1,6 mm
• Peso con cavo: 6,5 kg (14 lbs)
• Ciclo di lavoro: 75 A al 50% (SAMX-25A); 100 A al 80% (SAMX-25E)
• Corrente massima di saldatura: 100 A (SAMX-25A); 120 A (SAMX-25E)
• Temperatura di esercizio: da 0 °C a +40 °C
• Alimentatori compatibili: Alimentatori AXXAIR SAXX
• Applicazioni tipiche: semiconduttore, aerospaziale, farmaceutico
