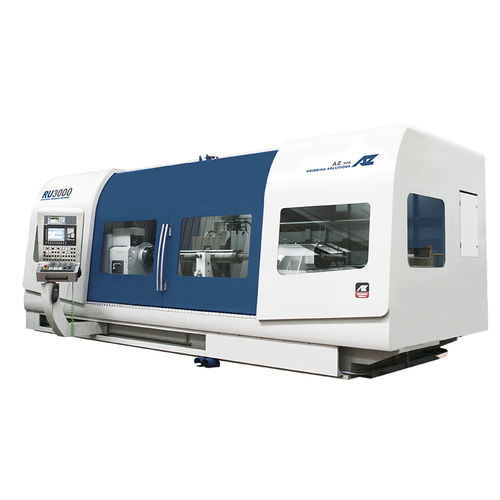

Rettificatrice cilindrica RU3000
per barre cilindricheCNCautomatica

rettificatrice cilindrica
rettificatrice cilindrica
rettificatrice cilindrica
rettificatrice cilindrica
rettificatrice cilindrica
rettificatrice cilindrica
Aggiungi ai preferiti
Aggiungi al comparatore

Caratteristiche

Tipi
cilindrica
Applicazioni
per barre cilindriche
Tipo di ordine
CNC, automatica
Altre caratteristiche
di alta precisione, di precisione, CBN, ad alta velocità, ad alte prestazioni, multimandrino, 6 assi, universale
Potenza

24 kW (32,6 hp)

Velocità del mandrino

Min.: 0 rpm (0 rad.min-1)

Max.: 300 rpm (1.885 rad.min-1)

Distanza tra gli assi

3.100 mm (122 in)

Descrizione

La rettifica RU3000 proposta è studiata in accordo con il processo produttivo delle brocce. Questa rettificatrice è costituita da un basamento monolitico in ghisa meccanica di alta qualità, con una guida piana ed una guida a “V” per il movimento del carro porta mola lungo l'asse Z. Le superfici sono raschiettate a mano per garantire la massima precisione di linearità e planarità nelle diverse posizioni della testa mola. Il contatto tra la rettifica del carro e il basamento è realizzato in materiale plastico anti-attrito speciale (Turcite). L'asse-X del carro è fatto di ghisa ad alta qualità, normalizzata. Doppia guida prismatica, con lubrificazione forzata per un perfetto allineamento. Le guide direzionali hanno un'elevata resistenza alle forze laterali. Il movimento trasversale della testa porta mola è dato da una elevatissima precisione della vite a ricircolo di sfere, azionata da un motore brushless di Siemens. Il controllo della posizione viene rilevato da un sistema di misura lineare controllato dal CNC (asse X). Il movimento longitudinale (asse Z) è dato dalla vite a ricircolo di sfere precaricate. La macchina ha un doppio mandrino mola. La testa ruota di 20 ° e 200 ° automaticamente. Il bloccaggio della rotazione è costituito da un bloccaggio oleodinamico. La rotazione della testa porta mola va da 0° a 140°: precisione del posizionamento - 0,01 mm; ripetibilità di posizionamento - 0,005 millimetri.
