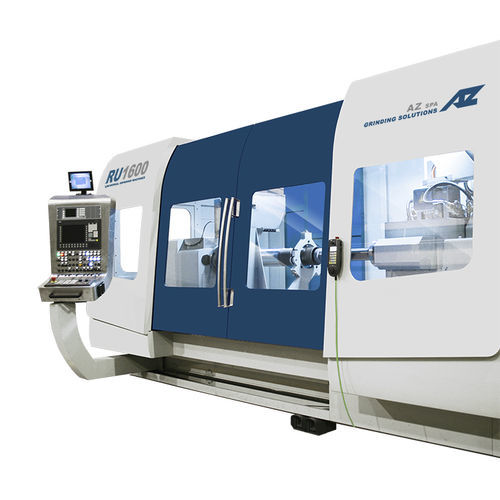

Rettificatrice cilindrica esterna RU1600

cilindrica internaper carrelli di atterraggiouniversale

Le rettificatrici universali AZ RU sono macchine ad alte prestazioni progettate per i clienti che devono lavorare con tolleranze di precisione elevate. Le caratteristiche costruttive sono progettate per garantire la massima stabilità della macchina durante tutte le fasi del processo. Grazie a un'ampia combinazione di mandrini portamola, è possibile integrare in un unico serraggio diversi tipi di lavorazione: rettifica esterna, interna, di spalla, frontale e conica. Il processo di rettifica è costantemente monitorato grazie a sistemi di misurazione e controllo di alto livello e di ultima generazione. La gamma di macchine RU soddisfa le richieste di un'ampia gamma di settori industriali: aerospaziale, ferroviario, automobilistico, energetico, componenti meccanici di precisione. CONFIGURAZIONE DELLA MACCHINA Progettata per la rettifica del diametro esterno e interno di componenti aeronautici e carrelli di atterraggio La testa della ruota si muove sugli assi X-Z e B Base in ghisa Movimento degli assi X e Z su guide lineari supporto del pezzo: 3 punti di appoggio manuale sistema di guida del pezzo: su misura per il pezzo del cliente sistema di misurazione: controllo del diametro in-process con misurazione a 2 punti che si muove con il carrello lungo l'asse Z, idrofono per il controllo del contatto mola-pezzo, sistema modulare multifunzione per il controllo del processo di rettifica, sistema di controllo CNC Siemens Sistema di monitoraggio del processo di rettifica AZ: telecamera a cupola e monitor SPECIFICHE Altezza dei centri 400 [mm] Rovesciamento della tavola 800 [mm] Lunghezza massima di rettifica OD 1800 [mm] APPLICAZIONI INDUSTRIA AEROSPAZIALE Componenti di aeromobili e carrelli di atterraggio
