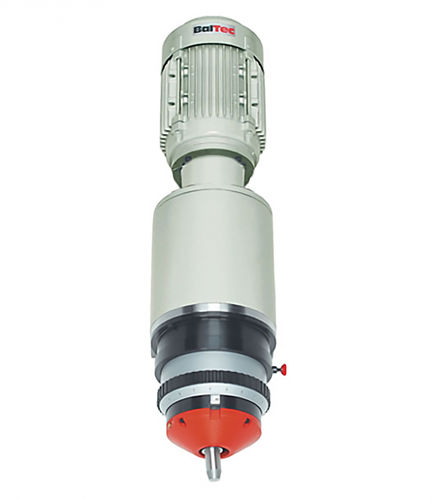

Unità di ribaditura a corsa lunga RNE-020 series

pneumaticaradiale

Modello RNE-020-231 Processo Radiale Generazione di forza Pneumatico Forza di ribaditura 2.07 kN - 6.20 kN Gambo/pezzo Ø 6.00 mm Controllo del processo No Corsa 5.00 mm - 40.00 mm Larghezza 150.00 mm Profondità 185.00 mm Altezza 671.00 mm VERSIONE CORSA LUNGA ▪ Forza nominale 6.2 kN @ 6 bar (max. pressione di esercizio) ▪ Gambo del rivetto fino a Ø 6 mm (acciaio 370 N/mm2) ▪ Corsa 50-90 mm con 0.01 mm unità di misura micrometro e finecorsa ▪ Peso della macchina: ca. 35 kg ▪ Azionamento elettrico-pneumatico – tensione di alimentazione @x@V, @Hz ▪ Mandrino con lubrificazione permanente ▪ Portapunzone e calotta sferica Rp = @ mm per una lunghezza del punzone Ls = @ mm ▪ Colore: grigio chiaro RAL 7035 Comprensivo di: ▪ Ingrassatore manuale (non compreso in caso di lubrificazione automatica) ▪ Accessori normali e istruzioni d’uso in lingua Opzioni ▪ SEI-OTH-231, sensore posizione finale del mandrino di rivettatura superiore (OT) ▪ NHE-MYC-E-01, dispositivo commutazione finecorsa ribaditura NHE-E ▪ NHE-MST-xxx, braccio e boccola tastatore (@) ▪ NZ-039, lubrificazione automatica con sensore per il monitoraggio di livello Soggetto a modifiche tecniche.
