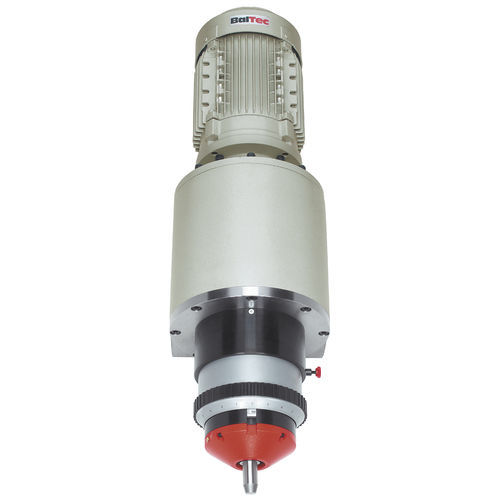

Unità di ribaditura per montaggio su flangia RNE-060 series

pneumaticaradiale

Modello RNE-060-081 Processo Radiale Generazione di forza Pneumatico Forza di ribaditura 0.80 kN - 2.40 kN Gambo/pezzo Ø 4.00 mm Controllo del processo No Corsa 2.00 mm - 25.00 mm Larghezza 156.00 mm Profondità 133.00 mm Altezza 423.00 mm Modello standard ▪ Unità di ribaditura con montaggio su flangia ▪ Forza nominale 2.4 kN @ 6 bar (max. pressione di esercizio) ▪ Gambo del rivetto fino a Ø 4 mm (acciaio 370 N/mm2) ▪ Corsa 2-25 mm con 0.01 mm unità di misura micrometro e finecorsa ▪ Peso della macchina: ca. 20 kg ▪ Azionamento elettrico-pneumatico – tensione di alimentazione @x@V, @Hz ▪ Mandrino con lubrificazione permanente ▪ Portapunzone e calotta sferica Rp = @ mm per una lunghezza del punzone Ls = @ mm ▪ Colore: grigio chiaro RAL 7035 Comprensivo di: ▪ Ingrassatore manuale (non compreso in caso di lubrificazione automatica) ▪ Accessori normali e istruzioni d’uso in lingua Opzioni ▪ SEI-OTH-081, sensore posizione finale del mandrino di rivettatura superiore (OT) ▪ NZ-039, lubrificazione automatica con sensore per il monitoraggio di livello Soggetto a modifiche tecniche.
