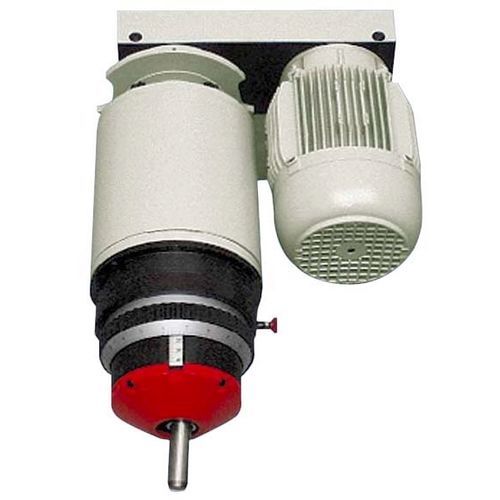

Unità di ribaditura pneumatica RNE-070 series

radialeautomatica

Modello RNE-070-181 Processo Radiale Generazione di forza Pneumatico Forza di ribaditura 2.20 kN - 6.60 kN Gambo/pezzo Ø 6.00 mm Controllo del processo No Corsa 5.00 mm - 30.00 mm Larghezza 294.00 mm Profondità 181.00 mm Altezza 358.00 mm Modello standard ▪ Unità di ribaditura con motore laterale a sinistra, destra o davanti (da definire nel momento dell’ordine) ▪ Forza nominale 6.6 kN @ 6 bar (max. pressione di esercizio) ▪ Gambo del rivetto fino a Ø 6 mm (acciaio 370 N/mm2) ▪ Corsa 5-30 mm con 0.01 mm unità di misura micrometro e finecorsa ▪ Peso della macchina: ca. 30 kg ▪ Azionamento elettrico-pneumatico – tensione di alimentazione @x@V, @Hz ▪ Mandrino con lubrificazione permanente ▪ Portapunzone e calotta sferica Rp = @ mm per una lunghezza del punzone Ls = @ mm ▪ Colore: grigio chiaro RAL 7035 Comprensivo di: ▪ Ingrassatore manuale (non compreso in caso di lubrificazione automatica) ▪ Accessori normali e istruzioni d’uso in lingua Opzioni ▪ SEI-OTH-181, sensore posizione finale del mandrino di rivettatura superiore (OT) ▪ NHE-MYC-E-01, dispositivo commutazione finecorsa ribaditura NHE-E ▪ NHE-MST-xxx, braccio e boccola tastatore (@) ▪ NZ-039, lubrificazione automatica con sensore per il monitoraggio di livello Soggetto a modifiche tecniche.
