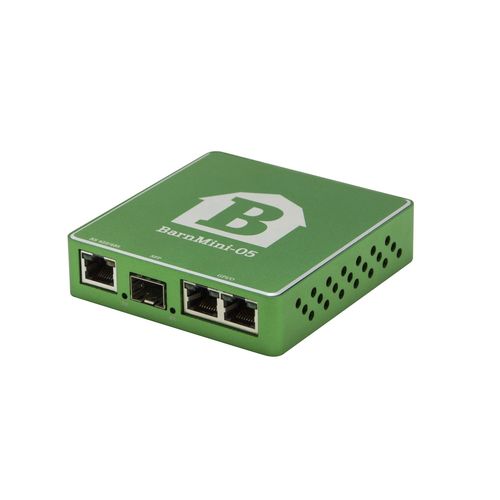

Convertitore di segnale BarnMini-05

EthernetRS422/RS485serie

BarnMini-05 offre un modo compatto per convertire un dato seriale RS422/RS485, 4 x GPI e 4 x GPO in Ethernet. L'unità può fungere da ponte intelligente tra molti dispositivi di terze parti, per esempio trasferendo un segnale RS422 o un tally tra due sedi, oppure può controllare un commutatore ottico esterno come BarnMini-06 in una configurazione di ridondanza. I trigger sono facilmente impostabili, e il modulo funziona bene in combinazione con qualsiasi cornice BarnOne. BarnStudio, il software di controllo di Barnfind, può essere utilizzato per configurare e monitorare BarnMini-05. Porta seriale Connettore RJ45 selezionabile RS422 o RS485 Porte GPIO 2x connettore RJ45 con 2x GPI e 2x GPO per connettore 4x GPI - optoaccoppiati; riferimento 5V flottante comune; collegare al riferimento 0V per innescare 4x GPO - relè; max. 50V AC/DC; max 100mA Porta SFP 1x porta SFP (small formfactor pluggable) per ricetrasmettitori, conforme a MSA Modulo SFP consigliato: BTSFP-GBase-CU 100Mbit/s Ethernet (trasportato su SGMII) Alimentazione elettrica 12-24V DC, alimentatore incluso Dimensione fisica 92mm x 98mm x 22mm 200g
