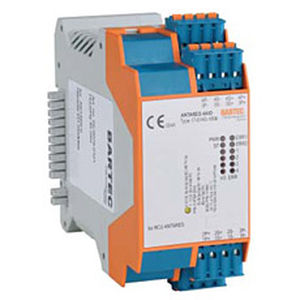

Módulo de E/S analogico ANTARES 4AIO

digitaleremotodi tensione

Il modulo I/O remoto ANTARES 4AIO è gestito e alimentato dall'unità di controllo su rotaia (RCU) ANTARES. Questo modulo consente il collegamento diretto di 4 trasmettitori a sicurezza intrinseca con 2, 3 o 4 conduttori o l'uscita di segnali da 0 a 20 mA o da 4 a 20 mA. La funzionalità hot-swap consente di sostituire l'unità elettronica senza togliere la tensione, anche in atmosfera esplosiva. La connessione bus interna e galvanicamente isolata viene stabilita semplicemente collegando i moduli all'RCU. Non è necessaria una guida bus. Il monitoraggio di circuito aperto/cortocircuito può essere programmato per ogni canale. I messaggi di stato del bus e i singoli messaggi per canale sono visualizzati dai LED. Ciò consente anche la diagnostica del modulo. Il software ANTARES Designer consente di impostare i parametri per la gamma di segnali, il tipo di canale (in o out) e un filtro di ingresso a 4 stadi per ciascun canale. Per le istruzioni di installazione, consultare la descrizione del sistema. Caratteristiche 4 canali analogici in/out Ex ia IIC 4 canali liberamente configurabili come In o Out Ingressi attivi o passivi tecnologia a 2, 3, 4 conduttori Guida bus integrata Installazione in Zona ATEX 1/2 o Zona 21/22 Scambio a caldo Isolamento galvanico tra gli ingressi/uscite e il sistema Monitoraggio interruzione di linea/cortocircuito Morsetti a molla innestabili e codificabili Marcatura Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Temperatura ambiente -20 °C fino a +60 °C
