Módulo de E/S digitale ANTARES 4TI

di sicurezzaremotodi temperatura

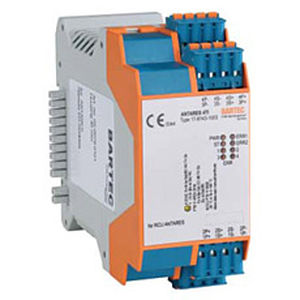

Il modulo I/O remoto ANTARES 4TI è gestito e alimentato dall'unità di controllo su rotaia (RCU) ANTARES. Questo modulo consente il collegamento a sicurezza intrinseca di 4 Pt100, Pt1000, resistenze o potenziometri. La possibilità di sostituire l'unità elettronica senza scollegarla dalla tensione, anche in atmosfera esplosiva, grazie alla funzione hotswap. La connessione bus interna e galvanicamente isolata viene stabilita semplicemente collegando i moduli all'RCU. Non è necessaria una guida bus. Il monitoraggio di circuito aperto/cortocircuito può essere programmato per ogni canale. I messaggi di stato del bus e i singoli messaggi per canale sono visualizzati dai LED. Ciò consente anche la diagnostica del modulo. Il software ANTARES Designer consente di impostare i parametri per il tipo di sensore. Per le istruzioni di installazione, consultare la descrizione del sistema. Caratteristiche 4 canali di temperatura in Pt100, Pt1000 o restistore fino a 10 kOhm tecnologia a 2, 3, 4 conduttori Guida bus integrata Installazione in ATEX Zona 1/2 o Zona 21/22 Sostituzione a caldo Isolamento galvanico tra gli ingressi e il sistema Monitoraggio interruzione di linea/cortocircuito Morsetti a molla innestabili e codificabili Marcatura Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Temperatura ambiente -20 °C fino a +60 °C
