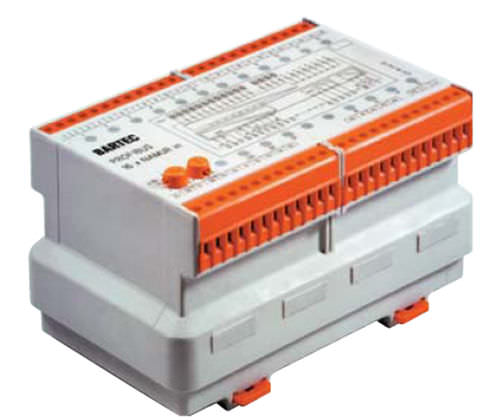

Interfaccia di connessione 07-7331-2301/0000

PROFIBUS

Nella versione Ex e, il modulo di uscita digitale MODEX può controllare vari attuatori utilizzando 16 uscite digitali. Durante il funzionamento, un canale può essere cortocircuitato sulle uscite a prova di cortocircuito (a prova di cortocircuito in misura limitata). Ad esempio, è possibile controllare come attuatori elettrovalvole, contatti e anche trasmettitori di segnale a 24 V/massimo 500 mA. 500 mA possono essere controllati come attuatori. Gli attuatori controllati possono essere spenti da un arresto di emergenza tramite un secondo collegamento di alimentazione sul modulo ai terminali U- e U+. Il modulo è collegato al sistema di controllo di processo tramite PROFIBUS-DP. Per l'indirizzamento del modulo sono disponibili selettori rotativi di codifica. Oltre ai dati utente, possono essere trasmessi anche dati di diagnostica che indicano lo stato delle uscite in caso di cortocircuito o mancanza di tensione. Questi dati vengono inoltre visualizzati sul modulo stesso mediante LED. Caratteristiche 16 canali uscite a 24 V/500 mA Controllo diretto delle elettrovalvole Isolamento galvanico Display a LED EMC secondo DIN EN 61000-6-2: 2005, DIN EN 61000-6-3: 2007 + A1: 2011 Indirizzo programmabile sul pannello frontale Marcatura Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb Classe I, Zona 1, IIC A/Ex d e IIC Gb Linee guida/norme Direttiva 2004/108/CE Direttiva 94/9/CE RoHS 2011/65/UE Temperatura ambiente -da 40 °C a +60 °C in T4
