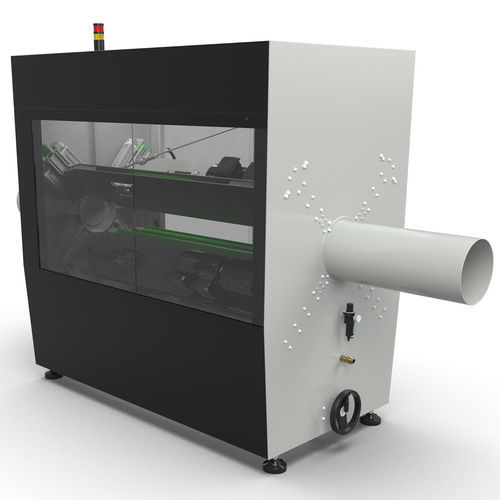

Traino per linea di estrusione pullStream

per linea di estrusione di tubi

Breve descrizione
Sistemi di traino pullStream per estrusione di tubi PO e PVC: traini a nastro e traini multipli a cingolo con controllo integrato tramite touch-screen. Configurabili per l'integrazione nelle linee di estrusione; disponibili versioni personalizzate e adattamenti speciali (es. FDC – fast dimension change).

I vostri vantaggi

• Nastro e cingoli azionati singolarmente da motori trifase, servomotori opzionali
• Forze di traino elevate grazie alla coppia motore e ai cilindri di pressione
• Alta precisione di sincronizzazione con motori di azionamento coordinati
• Controllo della contropressione per tubi a parete sottile
• Regolazione elettrica di tutti i cingoli in base al diametro del tubo
• Cingoli superiori con supporto pendolare e pressione di contatto pneumatica
• Controllo integrato tramite touch-screen

Per tubi da 16 a 800 mm

• Traini multipli a cingolo con 3, 4 o 6 cingoli dotati di tasselli in gomma a V
• Cingoli inferiori regolabili manualmente o elettricamente
• Ausilio di avviamento montato sul traino per risparmiare spazio e sincronizzabile tramite frequenza pilota

Per tubi da 800 mm in su

• Traini multipli a cingolo (6–14 cingoli) con tasselli in gomma a V
• Cingoli superiori e inferiori regolabili elettricamente
• Ausili di avviamento fino a 180 kN di forza di trazione, sincronizzati con il traino tramite frequenza pilota
• Rulli di deviazione e guide funi degli ausili di avviamento su telaio basculante in uscita

Per piccoli diametri fino a 125 mm (in particolare compositi, microduct e irrigazione a goccia)

• Traini a nastro con cinghie Poly-V per funzionamento regolare
• Velocità di estrusione fino a 300 m/min
• Altezza di estrusione regolabile mediante volantino; finecorsa fisso regolabile elettricamente
• Accesso facilitato per il cambio cinghia grazie al sistema di cambio rapido
• Guide laterali per tubi in estrusione ad alta velocità
• Supporto superiore inclinabile per compensare la torsione del tubo durante l'estrusione

Caratteristiche / specifiche tecniche

• Prodotto: sistema di traino pullStream per estrusione di tubi PO e PVC
• Controllo: controllo integrato tramite touch-screen
• Azione: motori trifase individuali per nastri e cingoli; servomotori opzionali
• Configurazioni: traini a nastro e traini multipli a cingolo (3, 4, 6 cingoli; per grandi diametri 6–14 cingoli)
• Caratteristiche di azionamento: elevata coppia motore, cilindri di pressione, motori coordinati per alta precisione di sincronizzazione
• Ausili di avviamento: sincronizzabili tramite frequenza pilota; disponibili fino a 180 kN di forza di trazione
• Tasselli / cinghie: tasselli in gomma a V sui cingoli; cinghie Poly-V per traini a nastro
• Regolazioni: cingoli regolabili elettricamente (superiore e inferiore); i cingoli inferiori possono essere regolati manualmente o elettricamente; regolazione elettrica al diametro
• Controllo della contropressione: disponibile per tubi a parete sottile
• Velocità di estrusione (piccoli diametri): fino a 300 m/min
• Cambio cinghia: sistema di cambio rapido per un accesso facilitato
• Funzioni aggiuntive: guide laterali per estrusione ad alta velocità; supporto superiore inclinabile; supporti pendolari e pressione pneumatica sui cingoli superiori
• Personalizzazione: realizzazione di versioni personalizzate e adattamenti speciali per applicazioni specifiche (es. FDC – fast dimension change)
• Diametri applicabili: da 16 mm fino e oltre 800 mm; versioni specializzate per piccoli diametri fino a 125 mm
