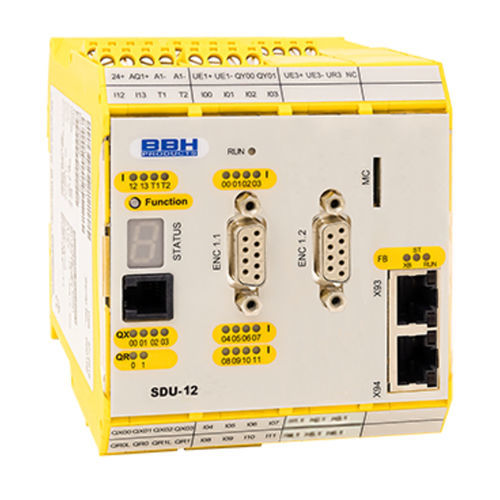

Modulo I/O digitale SDU-12

EtherCATTTLcon uscita a relè

Modulo slave FSoE per la sicurezza della velocità e della posizione di 1 asse per la successiva valutazione in un modulo master FSoe 14 ingressi digitali sicuri Fino a 4 uscite digitali sicure 5 interfacce encoder 2 uscite a relè, 2 uscite a impulsi 2 uscite ausiliarie Controllore di sicurezza adatto fino a PL e (EN ISO 13849-1) o SIL3 (IEC 61508) Scheda di memoria per il programma di sicurezza Caratteristiche del modulo Assemblaggio sicuro decentralizzato dell'asse per l'ambiente EtherCAT Rilevamento sicuro di velocità e posizione di un asse Tempo di risposta rapido grazie al Fast Channel Task integrato con tempo di elaborazione garantito di 2 ms Funzioni di sicurezza complete relative alla velocità e alla posizione per il monitoraggio dell'azionamento IEC 61800-5-2 integrate nel fi rmware Monitoraggio della velocità Monitoraggio del numero di giri Monitoraggio dell'arresto Monitoraggio del senso di rotazione Dimensione incrementale sicura Monitoraggio dell'arresto di emergenza Monitoraggio della posizione Monitoraggio dell'intervallo di posizione Monitoraggio dell'intervallo di tendenza Monitoraggio della posizione target Uscite a impulsi per il rilevamento di cortocircuiti incrociati dei segnali di ingresso digitali Uscite a relè monitorate per funzioni rilevanti per la sicurezza Uscite sicure a semiconduttore commutabili pn-, pp-switching per funzioni rilevanti per la sicurezza Parametrizzazione orientata al piano funzionale Gestione dei parametri per i moduli di espansione nel dispositivo base Funzioni di diagnostica complete integrate Visualizzazione codificata dello stato tramite display a 7 segmenti sul lato anteriore e LED di stato Consente il collegamento di 2 encoder rotativi per asse ( SSI, SinCos, TTL, Proxy) la seconda interfaccia encoder supporta anche HTL (200 kHz), SinCos ad alta risoluzione e Resolver
