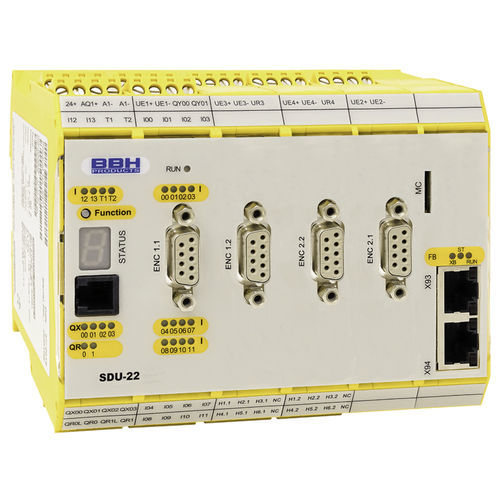

Modulo I/O digitale SDU-22

EtherCATTTLcon uscita a relè

Modulo slave FSoE per la sicurezza della velocità e della posizione di un massimo di 2 assi per la successiva valutazione in un modulo master FSoE 14 ingressi digitali sicuri 4 uscite a semiconduttore a commutazione pp sicure - commutabili in 2 uscite pn sicure 8 interfacce encoder (SSI, SINCOS, TTL, sensore di prossimità HTL; 2. L'interfaccia encoder supporta anche HTL con 200 kHz, SinCos HighResolution e resolver) 2 uscite a relè 2 uscite a impulsi (orologio) 2 uscite ausiliarie Controllo di sicurezza adatto fino a PL e (EN ISO 13849-1) o SIL3 (IEC 61508) Slot per memory card per programma di sicurezza Caratteristiche del modulo Assemblaggio sicuro decentralizzato dell'asse per l'ambiente EtherCAT Rilevamento sicuro della velocità e della posizione di un massimo di due assi Tempo di risposta rapido grazie al Fast Channel Task integrato con tempo di elaborazione garantito di 2 ms Funzioni di sicurezza complete relative alla velocità e alla posizione per il monitoraggio dell'azionamento IEC 61800-5-2 integrate nel firmware Monitoraggio della velocità Monitoraggio del numero di giri Monitoraggio dell'arresto Monitoraggio del senso di rotazione Dimensione incrementale sicura Monitoraggio dell'arresto di emergenza Monitoraggio della posizione Monitoraggio dell'intervallo di posizione Monitoraggio dell'intervallo di tendenza Monitoraggio della posizione target Uscite a impulsi per il rilevamento di cortocircuiti incrociati dei segnali di ingresso digitali Monitoraggio dei contatti esterni dei dispositivi di commutazione collegati (EMU) Uscite a relè monitorate per funzioni rilevanti per la sicurezza Uscite sicure a semiconduttore commutabili pn-, pp-switching per funzioni rilevanti per la sicurezza Parametrizzazione orientata al piano funzionale Gestione dei parametri per i moduli di espansione nel dispositivo base Funzioni di diagnostica complete integrate
