Generalità:

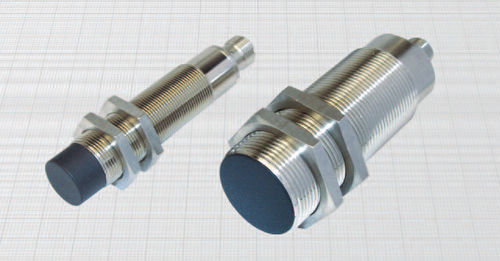

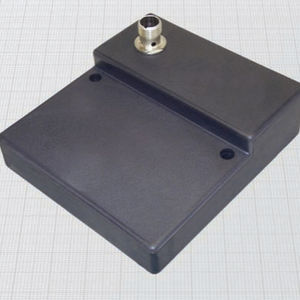

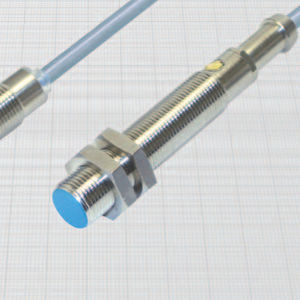

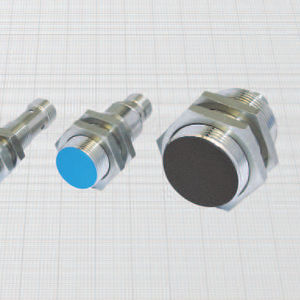

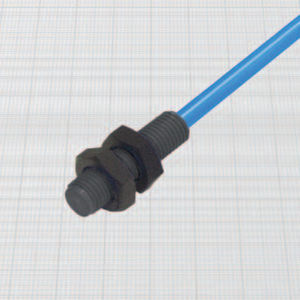

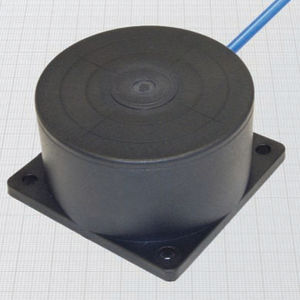

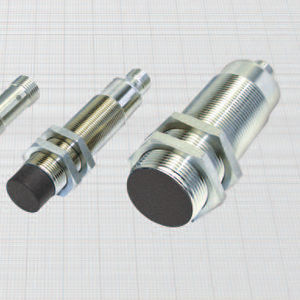

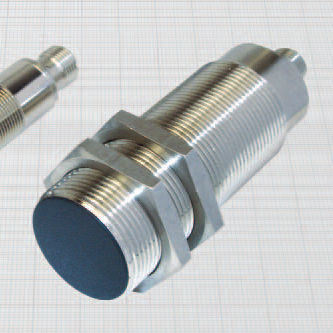

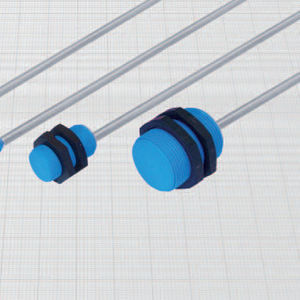

Sono sensori induttivi che forniscono una corrente d'uscita inversamente o direttamente
proporzionale alla distanza tra parte sensibile del sensore e oggetto metallico da rile-
vare. La corrente d'uscita varia anche in funzione del tipo di materiale da rilevare.
Pertanto questi sensori oltre a rilevare distanze, spostamenti, vibrazioni e deformazio-
ni, vengono adoperati anche per rilevare la composizione di metalli e leghe.
Si raccomanda di utilizzare connettori certificati Atex modelli C8B/002...A e
C10/002...A.
Funzionamento:
La variazione di corrente, attraverso il carico RL, provoca una variazione di tensione
ai capi di questo. Dimensionando opportunamente il valore di RL si possono ottenere
escursioni di tensione da qualche decimo fino a 20 V. come si può notare nelle relati-
ve tabelle.
Caratteristiche tecniche:
• Tensione di alimentazione: 15 ÷ 30 Vcc
• Ondulazione residua max: 20%
• Variazione della corrente di uscita: 4 ÷ 20 mA
• Temperatura di funzionamento: - 10° ÷ + 60°C
• Deriva termica max: < 10%
• Grado di protezione: IP67
• Marcatura: II 1D Ex iaD 20 T80° C
II 1G Ex ia IIC T6
• Certificato: IMQ 08 ATEX 010
• Protezione contro il corto circuito ed il sovraccarico
• Protezione contro qualsiasi inversione dei collegamenti
• Compatibilità elettromagnetica (EMC) secondo EN60947-5-2
• Conformi a: EN60947-5-7/EN60079-0/EN60079-11/EN60079-26
• Urti e vibrazioni secondo IEN60068-2-27/EN60068-2-6
Parametri di sicurezza:
• Vi max: 30 V
• Ii max: 100 mA
• Ci max: 5 nF
• Li max: 750 μH
• Pi max: 660 mW
Richiede l’utilizzo di una apparecchiatura associata (Vedi Sez. E)
Consultare le istruzioni di installazione per area pericolosa
