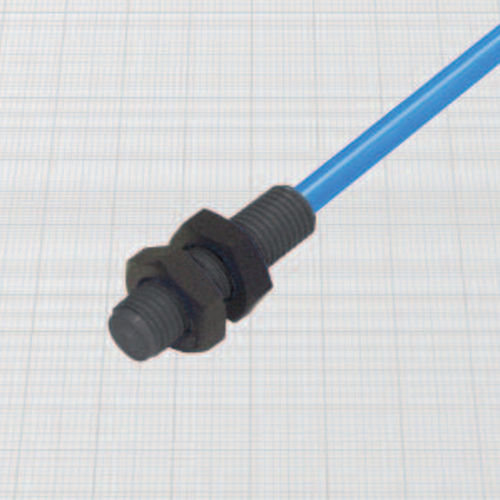

Sensore di prossimità induttivo DC8P…SA series

cilindricoNAMURfilettato

Generalità: Con questa nuova serie di sensori è possibile pilotare sia ingressi per sensori NAMUR che ingressi per sensori amplificati a 2 fili a bassa corrente (fino a 10 mA). La commutazione dell’uscita è netta e viene visualizzata a LED. Il carico si può appli- care su entrambi i capi (funzione PNP o NPN). Grazie allo speciale materiale della custodia, non sono richieste protezioni supple- mentari contro le cariche elettrostatiche. Caratteristiche tecniche: • Tensione di funzionamento: 7,7 ÷ 9 Vcc • Ondulazione residua max: 10% • Corrente residua in apertura (Ir): ≤ 1 mA • Corrente di impiego minima (Im): 2 mA • Corrente di impiego nominale (Ie): 10 mA • Caduta di tensione in chiusura (Ud) con carico 10 mA: < 6,5 V • Caduta di tensione in chiusura (Ud) con carico 8 mA: < 5 V • Temperatura di funzionamento: - 20° ÷ +60°C • Deriva termica max di Sr: ± 10% • Precisione della ripetibilità (R): 2% • Isteresi max (H): 10% • Grado di protezione: IP67 • Visualizzazione stato di uscita: LED giallo • Sezione conduttori interni: 0,35 mm2 • Marcatura: II 1D Ex iaD 20 T80° C II 1G Ex ia IIC T6 • Certificato: IMQ 08 ATEX 011 X • Compatibilità elettromagnetica (EMC) secondo EN60947-5-2 • Conformi a: EN60947-5-6/EN60079-0/EN60079-11/EN60079-26 • Urti e vibrazioni secondo EN60068-2-27/EN60068-2-6 Parametri di sicurezza: • Vi max: 13,5 V • Ii max: 60 mA • Ci max: 100 nF • Li max: 100 μH • Pi max: 200 mW Richiede l’utilizzo di una apparecchiatura associata (Vedi Sez. E) Consultare le istruzioni di installazione per area pericolosa Materiali: • Cavo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. • Custodia: plastica • Dado: ottone nichelato
