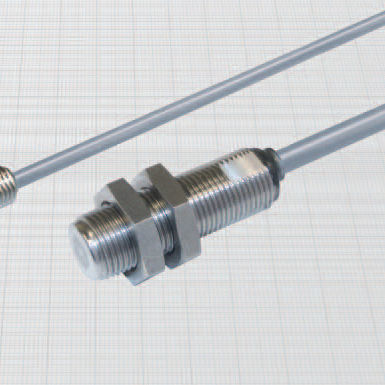

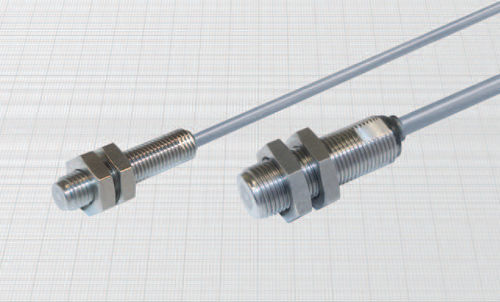

Generalità:
Questo sensore offre in uscita un contatto pulito, attivato da un campo magnetico
esterno, indipendentemente dalla polarità. La distanza di attivazione dipende dal
magnete utilizzato (vedi pag. C -9), da ordinare a parte. Il contatto Reed consente il
pilotaggio diretto in corrente continua (PNP/NPN).
La costruzione estremamente robusta ne consente l’utilizzo nelle condizioni più diffi-
cili, con elevate pressioni sulla parete frontale.
Caratteristiche tecniche:
• Tensione di funzionamento: 5 ÷ 30 Vcc
• Funzione di uscita: Normalmente aperta
• Resistenza di contatto max: 0,1 Ω
• Tempo max di attivazione: 1 ms
• Tempo max di rilascio: 0,4 ms
• Temperatura di funzionamento: - 20 ÷ + 60°C
• Sezione conduttori interni: 0,35 mm2
• Pressione massima sulla parete frontale: 150 bar
• Marcatura: II 1D Ex maD 20 T80° C
II 1G Ex ma II T6
• Certificato: IMQ 08 ATEX 002 X
• Conformi a: EN60079-0/EN60079-18/EN60079-26
Consultare le istruzioni di installazione per area pericolosa
Materiali:
• Cavo: 2m PVC CEI 20 - 22 II; 90°C; 300 V; O.R.
• Custodia: acciaio inox
