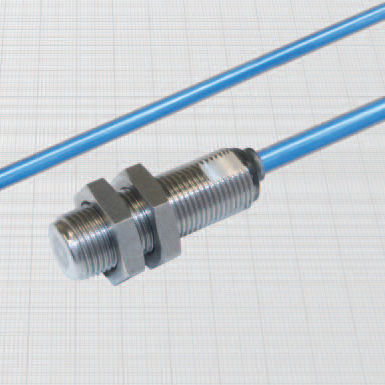

Sensore di prossimità reed BMSN12/4600A

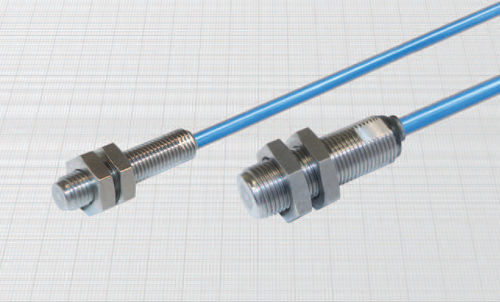

cilindricoM12M8

Generalità: Questo sensore rileva la presenza di un magnete esterno indipendentemente dalla polarità. La distanza di attivazione dipende dal magnete utilizzato (vedi pag. C -9), da ordinare a parte. Il sensore fornisce in uscita livelli di assorbimento compatibili con gli ingressi NAMUR di barriere Atex, consentendo così di effettuare la diagnosti- ca dei collegamenti. La costruzione estremamente robusta ne consente l’utilizzo nelle condizioni più diffi- cili, con elevate pressioni sulla parete frontale. Caratteristiche tecniche: • Tensione di funzionamento: 7,7 ÷ 9 Vcc • Funzione di uscita: Normalmente aperta • Assorbimenti a 8,2 V con Rx = 1000 Ω azionato: ≤ 3 mA non azionato: ≥ 1 mA • Tempo max di attivazione: 1 ms • Tempo max di rilascio: 0,4 ms • Temperatura di funzionamento: - 20 ÷ + 60°C • Grado di protezione: IP67 • Sezione conduttori interni: 0,35 mm2 • Marcatura: II 1D Ex iaD 20 T60° C II 1G Ex ia IIC T6 • Certificato: IMQ 08 ATEX 010 • Conformi a: EN60947-5-6/EN60079-0/EN60079-11/EN60079-26 Parametri di sicurezza: • Vi max: 13,5 Vcc • Ii max: 60 mA • Pi max: 200 mW Richiede l’utilizzo di una apparecchiatura associata (Vedi Sez. E) Consultare le istruzioni di installazione per area pericolosa Materiali: • Cavo: 2m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. • Custodia: acciaio inox
