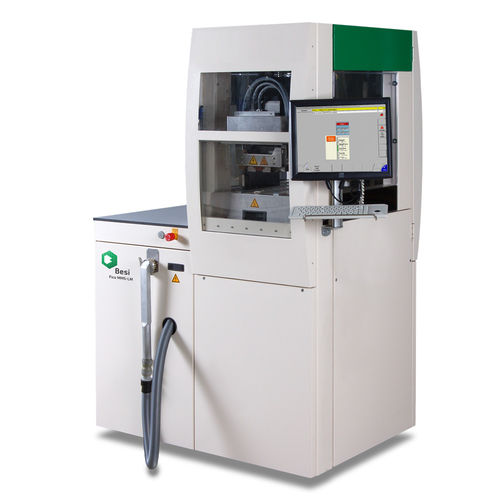

Il Fico MMS-LM è un sistema di stampaggio per prodotti monofacciali in MAP, come BGA, QFN ecc. La macchina è stata sviluppata appositamente per l'ottimizzazione dei parametri del processo di stampaggio. Utilizzando gli stampi originali, è possibile sviluppare e ottimizzare nuovi prodotti prima della produzione su larga scala. Oltre a ciò, il Fico MMS-LM può essere utilizzato per piccoli lotti di produzione o per la pulizia offline degli stampi utilizzati nel Fico AMS-LM.
Compatibile
La facilità d'uso del Fico MMS-LM crea l'opportunità di introdurre rapidamente nuovi prodotti utilizzando stampi di prova. Come nella versione automatica, il Fico MMS-LM può essere utilizzato con stampi a V. Soprattutto in combinazione con l'alto vuoto, i perni a V consentono il pieno controllo del vuoto della cavità.
Caratteristiche principali
- Modanatura del bordo superiore
- Stazione di stampa da 45 tonnellate
- Controllo del vuoto in cavità
- Vuoto della scheda
- Bloccaggio adattivo
- Controllo della pressione di trasferimento
- Controllo dinamico del bloccaggio
Specifiche
Dimensioni della macchina
Larghezza: 1.210 mm
Profondità: 1.020 mm
Altezza: 2.012 mm
Peso: Circa 850 kg
Dimensioni del leadframe
Larghezza: 65 - 102 mm
Lunghezza: 100 - 280 mm
Spessore: 0,1 - 1,5 mm
Altezza: Max. 2 mm
Requisiti di fornitura
Tensione: 208-230-380-380-400-440-440-460-460-480VAC - 3~
Frequenza: 50 / 60 Hz
Potenza nominale: 7.5 kVA
Aria compressa: 5 - 10 bar
Consumo medio di aria: 1.5 m3/h a 6 bar
Scarico di fabbrica: 300 m3/h a 50 Hz
---
