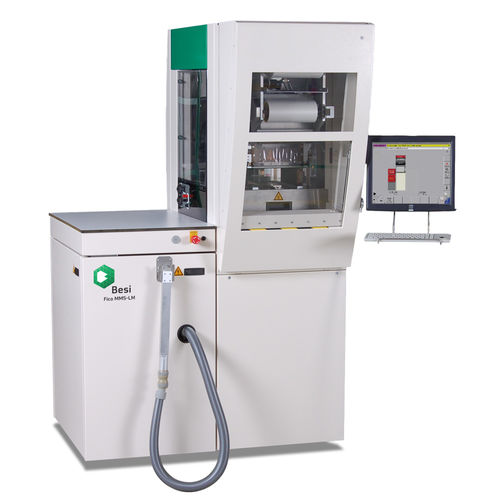

Il Fico MMS-LM per il top foil è la versione manuale dell'AMS-LM, sistema di stampaggio automatico. Può essere utilizzato per prodotti monofacciali in MAP, come BGA o QFN. La pellicola superiore consente la produzione senza spurgo di prodotti a stampo nudo.
Un foglio speciale, guidato sopra lo stampo superiore, crea uno strato di tenuta morbido tra lo stampo superiore e i prodotti che elimina una fase di pulizia supplementare dopo lo stampaggio.
Caratteristiche principali
- Modanatura del bordo superiore
- Stazione di stampa da 45 tonnellate
- Controllo del vuoto in cavità
- Vuoto della scheda
- Controllo dinamico del bloccaggio
- Controllo della pressione di trasferimento
- Controllo dinamico del clima
- Facile scambio di stampi
- Costruito in aspirapolvere
- Completamente compatibile con AMS-LM
Specifiche
Dimensioni della macchina
Larghezza: 1.210 mm
Profondità: 1.020 mm
Altezza: 2.012 mm
Peso: Circa 850 kg
Dimensioni del leadframe
Larghezza: 55 - 102 mm
Lunghezza: 100 - 280 mm
Spessore: 0,1 - 1,5 mm
Altezza: Max. 2 mm
Requisiti di fornitura
Tensione: 208-230-380-380-400-440-440-460-460-480VAC - 3~
Frequenza: 50 / 60 Hz
Potenza nominale: 7.5 kVA
Aria compressa: 5 - 10 bar
Consumo medio di aria: 1.5 m3/h a 6 bar
Scarico di fabbrica: 300 m3/h a 50 Hz
---
