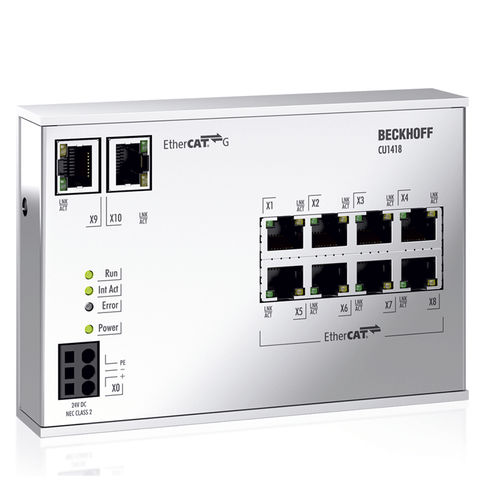

Moltiplicatore di porta Ethernet CU1418

I controllori di derivazione EtherCAT G consentono una conversione trasparente delle velocità di trasmissione di EtherCAT G ed EtherCAT. Il CU1418 è dotato di due porte marcate per l'integrazione in una rete EtherCAT G. È possibile accoppiare otto segmenti EtherCAT e/o EtherCAT G tramite un'ulteriore porta di derivazione. Compito all'interno del sistema EtherCAT - accoppiamento di diramazioni EtherCAT a una rete EtherCAT G Mezzo di trasferimento dati - Cavo Ethernet/EtherCAT (min. Cat.5), schermato Interfaccia bus - 10 x RJ45 Distanza tra le stazioni - max. 100 m (1000BASE-T) Protocollo - EtherCAT Ritardo - circa 1 µs per porta Velocità di trasferimento dati - segmento principale 1 Gbit/s, diramazione 100 Mbit/s Configurazione - TwinCAT Alimentazione - 24 (18...30) V CC, connessione a 3 pin (+, -, PE) Temperatura di esercizio/stoccaggio - 0...+55 °C/-25...+85 °C Umidità relativa - 95 %, senza condensa Resistenza a vibrazioni/urti - conforme a EN 60068-2-6/EN 60068-2-27 Immunità/emissione EMC - conforme a EN 61000-6-2/EN 61000-6-4 Grado di protezione/posizione di installazione - IP20/variabile Approvazioni/marcamenti - CE
