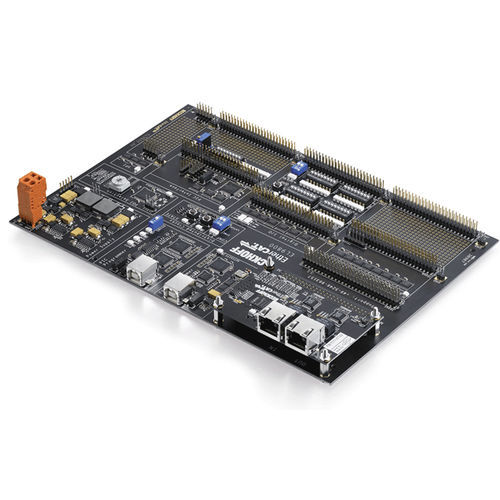

Kit di valutazione per sviluppo di materiale EL9820

Il kit di valutazione serve come piattaforma per lo sviluppo di slave EtherCAT. La scheda controller piggyback fornita con il kit realizza la connessione EtherCAT completa con l'ASIC ET1100. Tutti gli I/O digitali, l'SPI e le interfacce dati di processo (PDI) asincrone del controllore sono collegati a strisce di pin e possono essere selezionati tramite il selettore PDI. L'interfaccia SPI può essere collegata a un microcontrollore PIC incluso nel kit o direttamente alla striscia di pin. È prevista anche un'interfaccia di programmazione e debug per il controllore. L'EL9820 può quindi essere utilizzato anche come piattaforma per il codice stack EtherCAT Slave ET9300 fornito con i kit di valutazione. Kit di valutazione - scheda base Controllore slave EtherCAT - ASIC ET1100 Scheda di controllo piggyback EtherCAT - FB1111-0142 con ASIC ET1100 Software - Codice stack slave EtherCAT ET9300 Accessori - cavi, documentazione Officina - disponibile opzionalmente come TR8100
