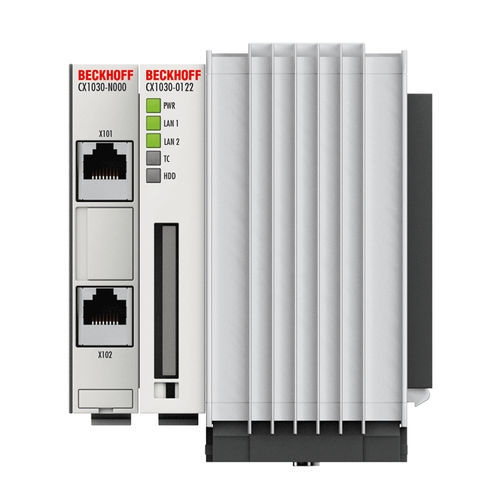

Modulo CPU ISA CX1030-0 series

Intel® Pentium® MRJ45embedded

Il modulo CPU di base CX1030 offre l'alimentazione Intel® Pentium® M su guida DIN. Il CX1030 è dotato di una CPU Intel® Pentium® M da 1,8 GHz. Il raffreddamento della CPU avviene tramite il modulo di raffreddamento e una cartuccia di ventole facilmente sostituibile situata sul lato inferiore dell'alloggiamento. La velocità della ventola può essere letta via software e quindi monitorata. Oltre alla CPU e al chipset, il modulo CX1030 contiene anche la RAM, disponibile in diverse dimensioni. Il controller si avvia dalla Compact Flash. La configurazione di base del CX1030 comprende una scheda Compact Flash da 128 MB e due interfacce Ethernet RJ45. Queste sono collegate a uno switch interno e offrono una semplice opzione per creare una topologia di linea senza la necessità di switch Ethernet aggiuntivi. Tutti gli altri componenti della famiglia CX possono essere collegati tramite l'interfaccia PC/104, disponibile su entrambi i lati. Il modulo di raffreddamento attivo è incluso nella fornitura. Il sistema operativo può essere Windows Embedded CE 6 o Windows Embedded Standard 2009. Il software di automazione TwinCAT 2 trasforma il sistema CX1030 in un potente PLC e sistema di controllo del movimento che può essere utilizzato con o senza visualizzazione. A differenza del CX1010, il CX1030 può essere utilizzato anche per l'interpolazione dei movimenti degli assi con il TwinCAT 2 NC I. Al modulo CPU di base è possibile aggiungere altre interfacce di sistema o connessioni fieldbus. Il modulo CPU richiede un modulo di alimentazione del tipo CX1100-001x. Tutti i moduli fieldbus CX1500 e tutti gli alimentatori CX1100-001x della serie CX possono essere utilizzati in combinazione con il CX1030.
