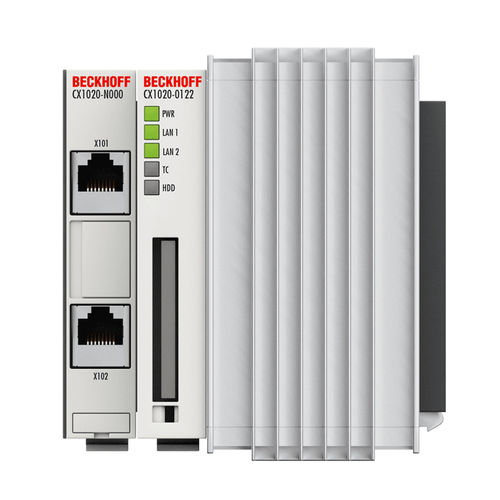

Computer embedded CX1020-0 series

Intel® Celeron®EthernetRJ45

Il modulo CPU CX1020 di base è dotato di una CPU Intel® da 1 GHz. Il controller non richiede una ventola o altri componenti rotanti. Oltre alla CPU e al chipset, il modulo CX1020 contiene anche la memoria principale, disponibile in diverse dimensioni. Il controller si avvia dalla Compact Flash. La configurazione di base del CX1020 comprende una scheda Compact Flash da 128 MB e due interfacce Ethernet RJ45. Queste interfacce sono collegate a uno switch interno e offrono una semplice opzione per creare una topologia di linea senza la necessità di switch Ethernet aggiuntivi. Tutti gli altri componenti della famiglia CX possono essere collegati tramite l'interfaccia PC/104, disponibile su entrambi i lati. Il modulo di raffreddamento passivo è incluso nella fornitura. Il sistema operativo può essere Windows Embedded CE 6 o Windows Embedded Standard 2009. Il software di automazione TwinCAT 2 trasforma il sistema CX1020 in un potente PLC e sistema di controllo del movimento che può essere utilizzato con o senza visualizzazione. A differenza del CX1010, il CX1020 può essere utilizzato anche per l'interpolazione dei movimenti degli assi con il TwinCAT 2 NC I. Al modulo CPU di base è possibile aggiungere altre interfacce di sistema o connessioni fieldbus. Il modulo CPU richiede un modulo di alimentazione di tipo CX1100. Tutti i moduli fieldbus CX1500 e tutti gli alimentatori CX1100 della serie CX possono essere utilizzati in combinazione con il CX1020. Il PC Embedded CX1020 è disponibile anche come opzione d'ordine CX1900-0320 con cache di secondo livello pari a zero. Al posto del processore da 1 GHz con 512 kB di cache di secondo livello (L2), viene utilizzata una variante meno costosa del processore senza cache di secondo livello (L2 = 0 kB).
