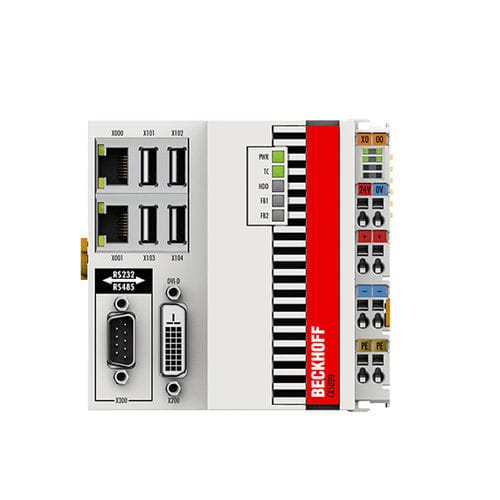

PC embedded CX50 edries

serverIntel Atom Z530Intel® Atom Z510

I dispositivi della serie CX5000 sono PC embedded montabili su guida DIN, privi di ventole, con connessione diretta ai terminali EtherCAT o ai terminali bus. Il concetto di alloggiamento è ottimizzato per garantire robustezza e compattezza; le singole parti dell'alloggiamento sono realizzate in metallo (magnesio). Oltre ai vantaggi elettrici di una migliore schermatura e di una protezione ESD, l'utente beneficia del risparmio di peso della struttura in magnesio. Il livello di I/O può essere implementato sia con terminali bus che con terminali EtherCAT. Il collegamento di EtherCAT dà luogo a numerose opzioni di ampliamento. Ulteriori connessioni di bus di campo master/slave (PROFIBUS, CANopen, DeviceNet) o interfacce di comunicazione (RS232, RS422/RS485) e tutti gli altri tipi di segnale accessibili tramite EtherCAT possono essere collegati direttamente come terminali EtherCAT. Sono disponibili due porte Gigabit Ethernet indipendenti e quattro interfacce USB 2.0. All'interfaccia DVI-D è possibile collegare un pannello di controllo Beckhoff o un monitor DVI disponibile in commercio. A differenza delle altre famiglie di dispositivi CX, la serie CX5000 non dispone di un'opzione di espansione tramite moduli di espansione collegabili a sinistra. Tuttavia, nell'alloggiamento di base è presente uno slot opzionale montato in fabbrica. A seconda delle esigenze, è possibile aggiungere come interfaccia opzionale una porta seriale (RS232/RS422/RS485) o una connessione fieldbus con funzione master o slave. Particolarmente degna di nota è la funzione di slave EtherCAT, grazie alla quale il CX5000 diventa un controllore locale programmabile all'interno di una rete EtherCAT. Il sistema operativo può essere Windows Embedded CE 6 o Windows Embedded Standard 2009. Una scheda CF intercambiabile e compatibile con l'industria,
