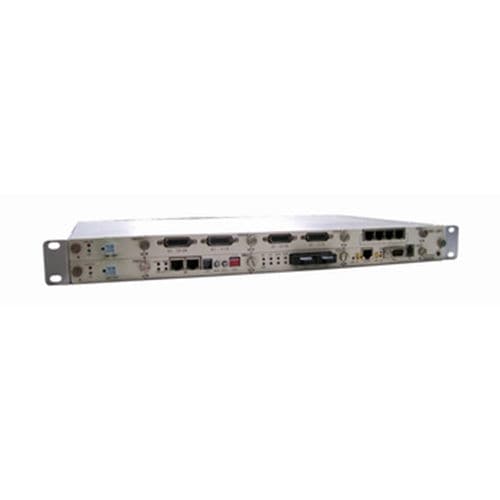

Multiplexer modulo H9MO-LMFE

otticovirtualeSDH/MSTP

H9MO-LMFE è una piattaforma STM-1/STM-4/STM-16 SDH/MSPP di classe carrier, economica e compatta (solo 1U di altezza), progettata per l'applicazione nelle reti metropolitane e di accesso per facilitare il trasporto efficiente del tradizionale TDM e del traffico dati emergente per i service provider. H9MO-LMFE è un'apparecchiatura SDH compatta basata su scheda, progettata principalmente come nodo gateway tra la rete centrale SDH e una serie di box CPE remoti. Può anche essere utilizzato come nodo SDH ADM multi-servizio in una tipica rete ad anello o a maglia. Il telaio H9MO-LMFE, alto 1U e largo 19", dispone di 8 slot, di cui 2 slot per l'alimentazione DC(1+1)/AC, 1 slot per la scheda di gestione della rete, 1 slot per l'uplink STM-1/STM-4/STM-16 e 4 slot per i servizi (STM-1, Ethernet, E1, E3/DS3, V.35 ecc.). L'H9MO-LMFE supporta diverse funzioni di rete SDH come segue: -Supporto1+1 MSP, protezione SNCP -Il canale di gestione può essere DCC/E1/VC12 -Supporto fino a STM-16 -Test E1 BERT integrato -Clock interno/clock esterno/clock di linea/clock holdover -Servizio Ethernet che supporta incapsulamento GFP, concatenazione virtuale VC12 e LCAS, PVLAN, 802.1Q VLAN e QinQ -Grande capacità della matrice di connessione incrociata, che supporta fino a 46*VC-4 di connessione incrociata completa di livello VC-4 e 24*VC-4 di connessione incrociata completa di livello VC-12 o VC-3 -64 siti remoti con aggregazione Ethernet su 8*E1 -252 siti remoti Ethernet su aggregazione 1*E1 -64 Ethernet su aggregazione SDH H9MO-LMFE supporta i seguenti servizi su porte diverse: -STM-1o/STM-1e/STM-4/STM-16 -GE/FE (ottico ed elettrico) -E1/V.35/E3/DS3 Architettura hardware Descrizione dello slot: H9MO-LMFE è composto da una scheda di aggregazione e da una scheda di servizio tributaria.
