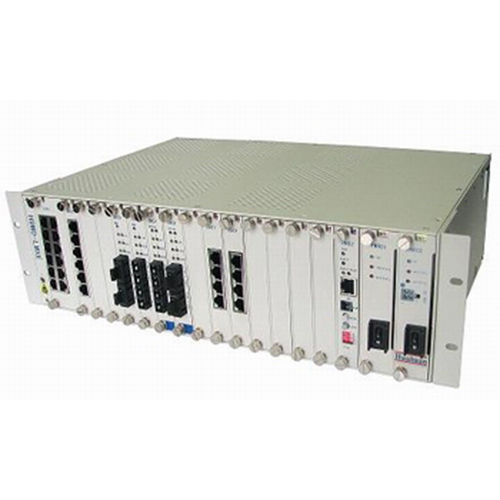

Multiplexer modulo H9MO-LMXE.V2

digitalevirtualeSDH/MSTP

H9MO-LMXE.V2 è una piattaforma STM-1/STM-4/STM-16 SDH/MSPP di classe carrier, economica e compatta (solo 3U di altezza), progettata per l'applicazione nelle reti metropolitane e di accesso per facilitare il trasporto efficiente del tradizionale TDM e del traffico dati emergente per i service provider. H9MO-LMXEV2 è un'apparecchiatura SDH compatta basata su scheda, progettata principalmente come nodo gateway tra la rete SDH centrale e una serie di box CPE remoti. Può anche essere utilizzato come nodo SDH ADM multi-servizio in una tipica rete ad anello o a maglia. Il telaio H9MO-LMXE.V2, alto 3U e largo 19", dispone di 19 slot, di cui 2 slot per le schede di alimentazione 1+1, 1 slot per la scheda di gestione della rete, 2 slot per le schede NIU (Network Interface Unit) e 14 slot per le schede LIU (Local Interface Unit). H9MO-LMXE supporta le seguenti funzioni: -Supporto1+1 MSP, protezione SNCP -Il canale di gestione può essere DCC/E1/VC12 -Supporto fino a STM-16 -Test E1 BERT integrato -Internalclock / external clock / line clock / clock holdover -Ethernetservice che supporta incapsulamento GFP, concatenazione virtuale VC12 e LCAS, PVLAN, 802.1Q VLAN e QinQ -La capacità della matrice di connessione incrociata più grande è 96*VC-4 di connessione incrociata completa di livello VC-4 o 32*VC-4 di connessione incrociata completa di livello VC-12 o VC-3 -224 siti remoti Ethernet su aggregazione 8*E1 -882 Ethernet di un sito remoto su aggregazione 1*E1 -224Ethernet su aggregazione SDH H9MO-LMXE supporta i seguenti servizi su porte diverse: -STM-1o/STM-1e/STM-4/STM-16 -GE/FE (ottico ed elettrico) - E1/V.35/E3/DS3 -Accesso alla linea di abbonati digitali
