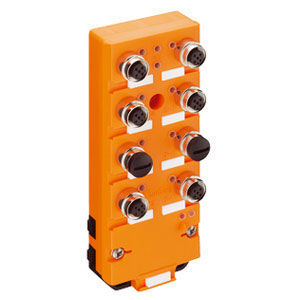

Modulo I/O digitale 0910 ASL 438

AS-interfacciaper sensore4 ingressi digitali

Numero d'ordine:107971 Tipo:0910 ASL 438 Descrizione:Modulo cavo piatto AS-Interface con 4 ingressi digitali per sensori a 2 o 3 fili e 4 uscite digitali per il collegamento di attuatori standard, presa M12, interfaccia a infrarossi per l'indirizzamento Disponibilità:disponibile Diagnostica I guasti periferici come il corto circuito o il sovraccarico vengono segnalati al master come diagnostica di gruppo. Inoltre, su ogni slave è presente un LED di diagnostica. Nota Questo modulo AS-Interface è conforme alla specifica AS-i 3.0 e può essere utilizzato solo con un master, che supporta anche il 3.0. I canali di ingresso e di uscita sono collegati a coppie sul lato del segnale. Ciò consente una maggiore varietà di connessioni (vedi assegnazione dei pin). Quando si collega un sensore/attuatore a doppio canale alle prese di ingresso/uscita 1 o 3, le prese 2 e 4 non possono essere collegate con un altro sensore/attuatore a causa del cablaggio incrociato degli ingressi/uscite. L'uso di questi prodotti in mezzi aggressivi dovrebbero essere controllati in singoli casi. Con riserva di modifiche tecniche! Colore dell'alloggiamento arancione Caratteristiche del prodotto Resistenza all'olio, resistenza EMC, resistenza alle vibrazioni Classificazione Moduli I/O di classe Belden con ingressi e uscite digitali (DI/DO) Marchio Belden Lumberg-Automation Dati meccanici Peso 300 g Dimensioni (L x A x P) 60 mm x 152 mm x 35,8 mm Condizioni ambientali Temperatura ambientale -25 ºC ... 80 ºC Grado di protezione (IP), montato IP67 Materiali Materiale dell'alloggiamento / Corpo stampato PUR Approvazioni Omologazioni UL in attesa di approvazione Sistema bus Sistema bus di campo AS-Interface Versione 3.0 Connessione Bus Connessione cavo piatto ASI Profilo dell'interfaccia AS-Interface per l'identificazione del dispositivo: S-7.A.7; configurazione I/O: 7 hex; codice identificativo: Un esagono; codice ID2: 7 esagono
