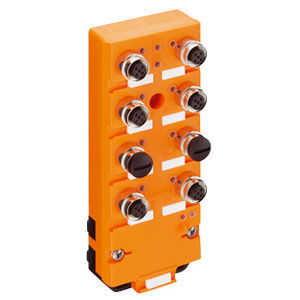

Modulo I/O digitale 0910 ASL 408

AS-interfaccia4 ingressi digitalicon 4 uscite digitali

Numero d'ordine:10933 Tipo:0910 ASL 408 Descrizione:Modulo cavo piatto AS-Interface con 4 ingressi digitali per il collegamento di sensori standard e 4 uscite digitali per il collegamento di attuatori standard, presa combinata FIXCON/M12, interfaccia a infrarossi per l'indirizzamento Disponibilità:disponibile Diagnostica Secondo la specifica AS-Interface 2.1, errori periferici come cortocircuiti o sovraccarichi possono essere inviati al master sotto forma di una diagnostica di gruppo. In inoltre, sul relativo slave è presente un LED di stato. Nota I canali d'ingresso sono collegati tra loro. Ciò consente una maggiore flessibilità di connessione (vedi assegnazione dei pin). In caso di collegamento di un sensore a due canali a presa d'ingresso 1 o 3 un ulteriore sensore non deve essere collegato rispettivamente alla presa d'ingresso 2 o 4 a causa del cablaggio a Y degli ingressi. L'applicazione di questi prodotti in ambienti difficili dovrebbe essere sempre controllato prima dell'uso. Specifiche soggette a modifiche. Colore dell'alloggiamento arancione Caratteristiche del prodotto Resistenza all'olio, resistenza EMC, resistenza alle vibrazioni Classificazione Moduli I/O di classe Belden con ingressi e uscite digitali (DI/DO) Marchio Belden Lumberg-Automation Dati meccanici Peso 300 g Dimensioni (L x A x P) 60 mm x 152 mm x 35,8 mm Condizioni ambientali Temperatura ambientale -25 ºC ... 80 ºC Grado di protezione (IP), montato IP67 Materiali Materiale dell'alloggiamento / Corpo stampato PUR Approvazioni Approvazioni UL Sistema bus Sistema bus di campo AS-Interfaccia AS Versione 2.1 Connessione Bus Connessione cavo piatto ASI Profilo dell'interfaccia AS-Interface per l'identificazione del dispositivo: S 7.F.E; configurazione I/O: 7 hex; codice identificativo: F hex; codice ID2: E hex Supporto A/B indirizzamento No Interfaccia bus di campo di alimentazione Alimentazione Interfaccia bus di campo rete di interfaccia AS-Interface
