Unità di solidificazione con UV

con trasportatore a nastroindustriale

Descrizione del prodotto

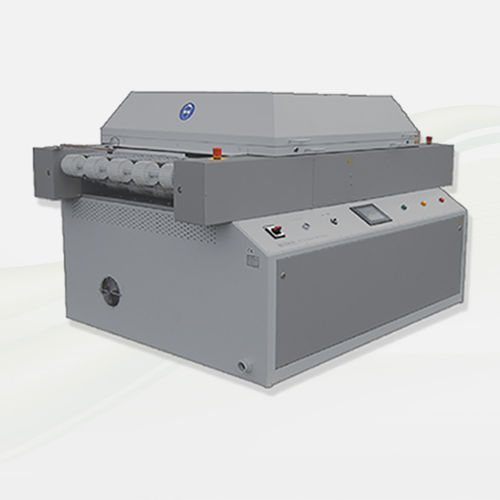

Essiccatore UV continuo doppia faccia Beltron GmbH per polimerizzazione UV e post-polimerizzazione di maschere di saldatura fotoimprimibili su schede a circuito stampato e schede flessibili. La maschera sviluppata viene post-polimerizzata con UV oltre alla polimerizzazione termica finale. Il processo di post-polimerizzazione migliora le caratteristiche superficiali come la resistenza nei bagni nichel-oro, durante il livellamento ad aria calda, nei bagni chimici o galvanici di stagno e le proprietà superficiali elettriche. I tempi di esposizione possono essere ridotti perché le proprietà finali sono ottenute tramite polimerizzazione UV.

Progettazione / Caratteristiche

• Sistema di raffreddamento
• Nastro trasportatore
• Controllo SPS (opzionale)
• Controllo compatto (di serie)

Vantaggi

• Oltre 50 anni "Made in Germany"
• Tecnologia UV innovativa
• Polimerizzazione UV completa e uniforme
• Tempi di polimerizzazione molto brevi
• Sistemi a risparmio energetico
• Ulteriore lavorazione possibile immediatamente
• Elevata resistenza ai graffi e lucentezza
• Durevole con maggiore resistenza chimica

Applicazioni

• Industria elettronica
• Industria della plastica
• Industria farmaceutica
• Industria automotive

Nastro trasportatore

• Metallo con e senza punte

Controllo SPS (opzionale) - Caratteristiche

• Touchscreen con display a colori, visualizzazione chiara dello stato dell'impianto
• Visualizzazione online dell'energia UV
• Sistema di aiuto dettagliato
• Protezione con password dei dati di processo possibile
• Livelli utente
• Visualizzazione degli errori in testo chiaro con storico
• Regolazione continua

Controllo compatto (di serie) - Funzioni

• Visualizzazione dello stato dell'impianto
• Visualizzazione digitale della velocità del nastro
• Segnalazione di errore con visualizzazione in testo chiaro
• Contatore ore di funzionamento
• Funzione standby

Specifiche tecniche

• 2 lampade UV a media pressione, 800 mm lunghezza attiva
• 1 lampada UV sotto e 1 lampada UV sopra il sistema di trasporto
• Velocità del trasporto: velocità del nastro continua da 1,0 a 6,0 m/min (altre su richiesta)
• Formato PCB: larghezza 100 a 720 mm; lunghezza 100 a 760 mm; spessore 0,4 a 5,0 mm
• Piastra PCB deformazione: max. +/- 6 mm
• Dimensioni macchina: lunghezza 1500 mm; altezza 1160 mm; larghezza 1300 mm (senza ventilatore)
• Tensione di alimentazione: 400 V / 50 Hz / 3~
• Marcatura CE
