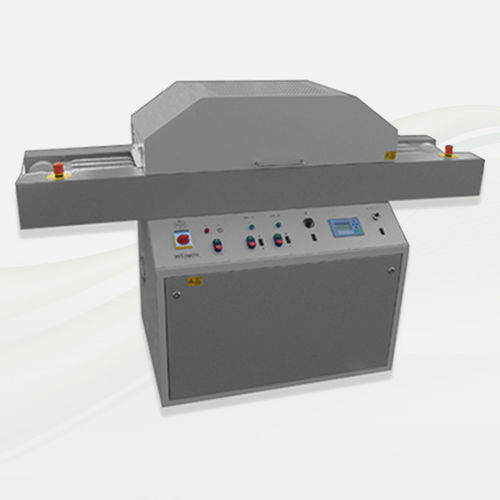

Sistema di polimerizzazione con UV BE 35 BETC

con trasportatore a nastroraffreddato ad ariadi superficie

Applicazione:
Per la polimerizzazione UV di vernici protettive a spessore senza solventi su PCB e altri oggetti 3D, compatibile con prodotti come TWIN CURE® (Peters Lackwerke), formulazioni Dymax e altri materiali reticolabili UV.

Progettazione:
Nastro trasportatore PFT con sistema di aspirazione/raffreddamento; larghezza massima di passaggio 350 mm (larghezza di lavoro tipicamente fino a 300 mm); altezza di lavoro regolabile tra 25 e 95 mm. Velocità del nastro regolabile in più intervalli (es.: 2–20 m/min, 0,5–12 m/min, 1,0–10,0 m/min; rapporto fino a 1:10). Regolazione continua della potenza delle lampade 30–100% per una dosatura UV ottimale. Sostituzione lampada semplice e rapida. Riflettore speciale lucido per focalizzazione UV ottimizzata e cura sotto i componenti. Controllo elettronico integrato con indicazione digitale della velocità del nastro. Progettazione manutentiva. Ventilatore di scarico con collegamento per tubazioni. Versione speciale per vernici a strato spesso.

Controllo compatto / PLC:
Il controllo compatto visualizza valore impostato UV, ore di funzionamento e corrente delle lampade. Il PLC gestisce e supervisiona l'accensione lampade, i fusibili, il funzionamento a vuoto, la protezione da sovratemperatura, l'aria di scarico e il convertitore di frequenza.

Controllo PLC (opzionale) - caratteristiche:

• Touchscreen a colori con visualizzazione chiara dello stato del sistema
• Misuratore di potenza UV online
• Sistema di aiuto dettagliato
• Protezione tramite password dei dati di processo
• Livelli utente
• Messaggi di errore in chiaro con cronologia
• Regolazione continua

Controllo compatto (standard) - caratteristiche:

• Visualizzazione dello stato del sistema
• Indicatore digitale della velocità del nastro
• Messaggi di errore in chiaro
• Funzione standby

Opzioni / Su richiesta:

• Filtri selettivi
• Vetro al quarzo per ulteriore riduzione della temperatura del prodotto
• Controllo SPS/PLC

Dettagli / Vantaggi:

• Essiccatore UV Beltron Slimsize
• Sistema di raffreddamento (standard)
• NastrI trasportatori: PTFE o metallo
• Controllo compatto (standard); controllo PLC opzionale
• Riflettore speciale ad alto lucido che consente anche la polimerizzazione sotto gli elementi
• Lampada UV a rapido avviamento; sostituzione semplice
• Energia UV 80–120 W/cm
• Vantaggi Beltron: 60 anni "Made in Germany", polimerizzazione UV uniforme, tempi di indurimento brevi, sistemi a risparmio energetico, possibilità di lavorazioni immediate, elevata resistenza ai graffi e maggiore resistenza chimica

Applicazioni / Usi:

• Industria della stampa
• Industria elettronica
• Industria della plastica
• Industria dei materiali da costruzione
• Industria tessile
• Industria del packaging
• Industria farmaceutica
• Industria automobilistica
• Industria del vetro
• Ingegneria

Specifiche tecniche:

• Modello: BE 35 BETC
• Nastro PFT con aspirazione e raffreddamento
• Larghezza max nastro: 350 mm
• Larghezza di lavoro: tipicamente fino a 300 mm
• Altezza di passaggio regolabile: 25–95 mm
• Altezza substrato: circa 100 mm (altre su richiesta)
• Velocità nastro: più intervalli (es. 2–20 m/min; 0,5–12 m/min; 1,0–10,0 m/min), regolazione continua, rapporto fino a 1:10
• Regolazione continua potenza lampade: 30–100%
• Energia UV: 80–120 W/cm
• Riflettore speciale per ottimizzare il focus UV (alto lucido; permette polimerizzazione sotto componenti)
• Lampada UV a rapido avviamento; sostituzione semplice
• Controllo elettronico integrato con indicazione digitale della velocità del nastro
• Ventilatore di scarico con collegamento per tubazioni
• Alimentazione esempio: 400 V / 50 Hz / 3~
• Marcatura CE
