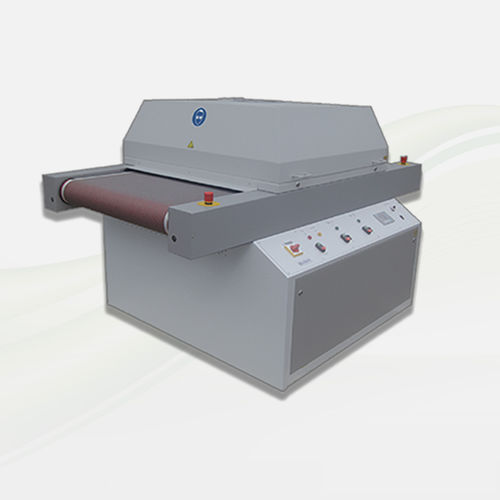

Sistema di polimerizzazione con UV

per rivestimentoper asciugaturain linea

Applicazione
Per l'asciugatura e la polimerizzazione di inchiostri UV da serigrafia, adesivi UV e per il trattamento di circuiti stampati, materiali laminati, materie plastiche, carta, vetro, metallo e altri supporti stampati in processo continuo. Le macchine di tipo BE sono disponibili con larghezze di lavoro da 7 a 260 cm, potenza delle lampade da 80 a 120 W/cm e configurazioni da 1 a 3 lampade.

Progettazione
Struttura compatta in acciaio per installazione salvaspazio. Velocità della cinghia 0,5–12 m/min regolabile in continuo (altre gamme disponibili). Sistema di raffreddamento elettronico delle lampade e sostituzione lampade semplice e rapida. Involucri delle lampade in alluminio con lampade UV fino a 120 W/cm. Controllo continuo della potenza 30–100% per dosaggio UV preciso. Riflettori speciali per concentrare la radiazione UV. Progettazione favorevole alla manutenzione. Sistema di aspirazione con collegamento per condotto esterno. Raffreddamento d'aria aggiuntivo tra le lampade per applicazioni sensibili alla temperatura. Compact Control visualizza valore impostato UV, ore di funzionamento e corrente delle lampade e monitora l'accensione, i fusibili lampada, il funzionamento a vuoto, la sovratemperatura, l'aria di scarico e il convertitore.

Attrezzature opzionali

• Filtri selettivi
• Vetri al quarzo per ulteriore riduzione della temperatura del prodotto
• Controllo PLC con touchscreen (opzionale)

Dettagli

• Sistema di raffreddamento
• Nastro trasportatore (Teflon o metallo)
• Controllo PLC (opzionale)
• Compact Control (standard)

Vantaggi

• Indurimento UV uniforme
• Tempi di indurimento molto brevi
• Modalità di funzionamento a risparmio energetico
• Possibilità di lavorazione immediata
• Elevata resistenza ai graffi e lucentezza
• Maggiore durata e resistenza chimica

Settori

• Industria della stampa
• Industria elettronica
• Industria delle materie plastiche
• Industria dei materiali da costruzione
• Industria tessile
• Industria del packaging
• Industria farmaceutica
• Industria automobilistica
• Industria del vetro
• Ingegneria meccanica

Informazioni tecniche
Nastro trasportatore: Teflon o metallo
Controllo: Convenzionale o PLC con touchscreen
Lampade: 1, 2 o 3 lampade UV
Riempimento lampade: Hg (Mercurio), Fe (Ferro) o Ga (Gallio)
Potenza lampade: 80 - 120 W/cm
Alimentazione elettrica: 400 V / 50 Hz / 3~
Marcatura CE

Caratteristiche / specifiche tecniche

• Tipologie macchina: BE (larghezze di lavoro disponibili 7–260 cm)
• Numero di lampade: 1, 2 o 3 (configurazioni speciali possibili)
• Potenza massima delle lampade: 80–120 W/cm
• Tipi di riempimento lampada: Hg (Mercurio), Fe (Ferro), Ga (Gallio)
• Controllo potenza: continuo 30–100%
• Velocità nastro: 0,5–12 m/min regolabile in continuo (altre gamme possibili)
• Raffreddamento: raffreddamento elettronico delle lampade; raffreddamento d'aria aggiuntivo tra le lampade; sistema di aspirazione con collegamento canalizzato
• Nastro trasportatore: Teflon o metallo
• Controlli: Compact Control (standard) con visualizzazione valore UV impostato, ore di funzionamento e corrente; controllo PLC con touchscreen (opzionale)
• Alimentazione elettrica: 400 V / 50 Hz / 3~
