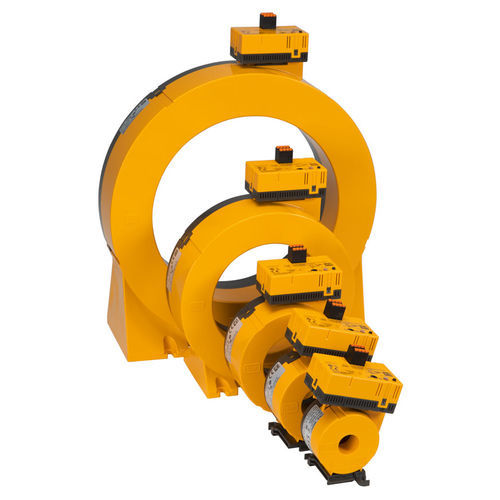

Trasformatore di corrente LINETRA ® CTUB100 series

di misuraincapsulatoIEC

Panoramica
La serie CTUB100 comprende trasformatori di corrente di misura costituiti da nuclei CTBC… e moduli elettronici CTUB10…. Convertono correnti AC e DC in un segnale di misura valutabile e si collegano a unità di valutazione compatibili tramite cavo a 2 o 6 conduttori. Impiego in sistemi DC, AC e 3(N)AC.

Caratteristiche

• Pulsante combinato Test/Reset
• LED multicolore per segnalazioni di funzionamento, guasto e stato
• Modulo elettronico sostituibile senza separazione meccanica dei conduttori primari
• Possibilità di estensione/retrofit o modifica funzionale in caso di mutati requisiti di monitoraggio
• Versioni con schermatura magnetica completa (P) per ridurre la sensibilità a correnti di carico e di spunto (CTBC20P…210P)
• Monitoraggio del collegamento del trasformatore di misura
• Tensioni di alimentazione: DC ±12 V (CTUB101) o DC 24 V (CTUB102 / CTUB105)

Valutatori previsti / uso di sistema

• Varianti CTUB101: per RCMA420 / RCMA423 (alimentazione DC ±12 V fornita dall'evaluatore tramite cavo a 6 poli)
• Varianti CTUB102 / CTUB105: per RCMS410 / RCMS425 / RCMS460 / RCMS490 e EDS441LAB (richiedono alimentazione DC 24 V per CTUB102/CTUB105)
• Adatto per sistemi DC, AC e 3(N)AC
• Collegamento tramite cavo a 2 o 6 conduttori a seconda del tipo

Varianti (tabella)
Type | Suitable for evaluator | Supply voltage | Current transformer diameter | Shielding | Art. No.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

Accessori opzionali
Moduli elettronici di ricambio
Type | Supply voltage | Suitable for evaluator | Art. No.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

Nuclei di ricambio
Type | Internal diameter | Art. No.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

Cavi di collegamento
Length (m) | Connection to | Name | Art. No.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

Alimentazione
Type | max. connected current transformers | Art. No.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

Specifiche tecniche

• Serie: LINETRAXX® CTUB100
• Funzione: trasformatori di corrente di misura (nucleo CTBC + modulo CTUB10x)
• Compatibilità: DC, AC, 3(N)AC
• Connessione: cavo a 2 o 6 conduttori
• Tensioni di alimentazione: DC ±12 V (CTUB101), DC 24 V (CTUB102/CTUB105)
• Diametri interni disponibili: 20, 35, 60, 120, 210 mm
• Schermatura: versioni standard e P (schermatura magnetica completa)
• Modulo elettronico sostituibile per retrofit senza separazione meccanica dei conduttori primari
• Monitoraggio collegamento, LED multicolore e pulsante Test/Reset combinato
