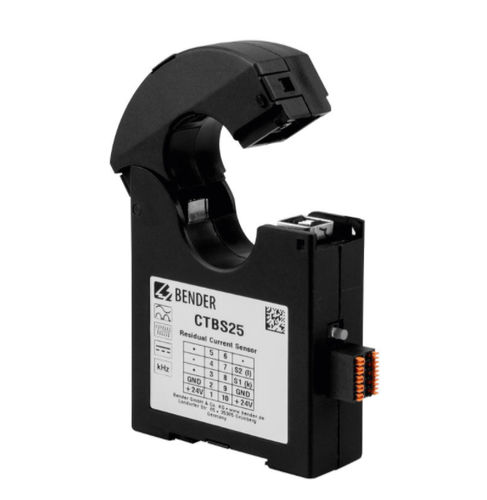

Trasduttore di corrente a trasformatore LINETRAXX® CTBS25

trifaseACDC

Descrizione
Il trasformatore di corrente di misura LINETRAXX® CTBS25 (tipo B), sensibile AC/DC e ad apertura (split-core), trasforma correnti di dispersione e di guasto del sistema, comprese le componenti continue lisce, in un segnale di misura valutabile. Adatto per sistemi DC, AC e 3(N)AC. Il segnale viene valutato tramite dispositivi delle serie RCMS410, RCMS425, RCMS460/490 o EDS440.

Caratteristiche

• Design ad apertura (split-core) per retrofit senza dover scollegare i conduttori primari
• Sensibile AC/DC (tipo B) per rilevamento di correnti residue e di guasto con componente DC
• Integrabile con sistemi di monitoraggio differenziale RCMS410/425/460/490
• Compatibile con localizzatori di guasti di isolamento EDS440
• Tensione di alimentazione: 24 V DC

Applicazioni

• Sistemi di monitoraggio della corrente differenziale (RCMS)
• Localizzatori di guasti di isolamento (EDS)
• Distribuzione elettrica industriale e monitoraggio di sicurezza in presenza di componenti DC

Varianti
Tipo | Tensione di alimentazione U_S | Art. No.
CTBS25 | 24 V DC | B98120060

Caratteristiche / specificazioni tecniche

• Denominazione commerciale: LINETRAXX® CTBS25
• Tipo: CTBS25 (trasformatore di corrente di misura ad apertura, split-core)
• Sensibilità / tipo: Sensibile AC/DC (tipo B)
• Design primario: Split-core per retrofit
• Tensione di alimentazione: 24 V DC
• Dispositivi di valutazione compatibili: RCMS410, RCMS425, RCMS460/490, EDS440
• Sistemi applicabili: DC, AC, 3(N)AC
• Numero articolo di esempio: B98120060
