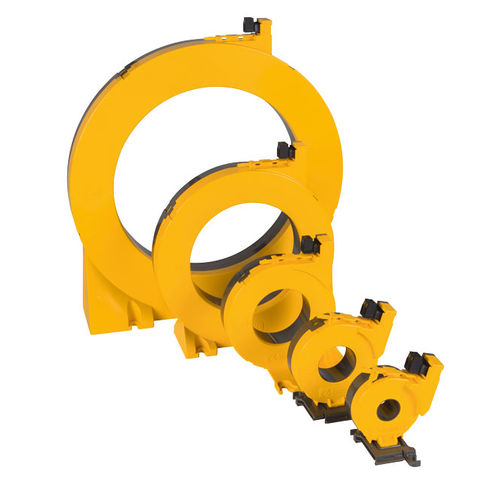

Trasformatore di corrente LINETRA ® CTAC series

di misuraincapsulato

Overview
La serie CTAC comprende trasformatori di corrente di misura che convertono correnti AC e correnti di localizzazione in segnali di misura utilizzabili per monitor e sistemi di monitoraggio della corrente di guasto e per localizzatori di guasti di isolamento (RCM / RCMS / EDS). Il collegamento ai dispositivi avviene mediante cavo a due fili. I CTAC misurano le correnti di localizzazione generate da iniettori PGH o da un ISOMETER® iso685.

Caratteristiche

• Progettati per l'uso con RCMS460/490, RCM420 e localizzatori EDS
• Diametri interni disponibili: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Opzioni di montaggio: staffe di fissaggio, guida DIN; montaggio snap‑on disponibile per tipi specifici

Applicazioni

• Conversione del segnale per il monitoraggio e la valutazione dei correnti residui
• Integrazione in sistemi di localizzazione dei guasti di isolamento per reti IT (misura delle correnti di localizzazione)
• Collegamento a dispositivi RCM / RCMS e a localizzatori EDS

Variante/i
Type | Mounting | Inside diameter | Art. No.
CTAC20 | Mounting brackets, DIN rail | 20 mm | B98110005
CTAC20/01 | Mounting brackets, DIN rail | 20 mm | B98110006
CTAC35 | Mounting brackets, DIN rail | 35 mm | B98110007
CTAC35/01 | Mounting brackets, DIN rail | 35 mm | B98110008
CTAC60 | Mounting brackets, DIN rail | 60 mm | B98110017
CTAC120 | Mounting brackets | 120 mm | B98110019
CTAC210 | Mounting brackets | 210 mm | B98110020

Accessori opzionali
Type designation | Art. No.
Snap-on mounting for CTAC20 and CTAC20/01 | B91080111
Snap-on mounting for CTAC35 and CTAC35/01 | B91080112
(snap-on mounting included in scope of delivery for relevant types)

Documentazione (titoli)
CTAC — Dichiarazioni di conformità CE (CTAC)
CTAC series — Manuale (EN)
CTAC series — Scheda tecnica (EN)
Guida alla selezione dei trasformatori di corrente — Panoramica prodotto (EN)
Certificati (es. TÜV NORD) e Dichiarazione UKCA

Caratteristiche / specificazioni tecniche

• Famiglia prodotto: LINETRAXX® CTAC series
• Funzione primaria: convertire correnti AC e correnti di localizzazione in segnali per dispositivi RCM/RCMS e EDS
• Dispositivi compatibili: serie RCM, RCMS e localizzatori EDS
• Connessione: cavo a due fili
• Diametri interni disponibili: 20 mm, 35 mm, 60 mm, 120 mm, 210 mm
• Montaggio: staffe di fissaggio; guida DIN o snap‑on a seconda del tipo
• Codici articolo: vedi tabella varianti (es. B98110005 per CTAC20)
