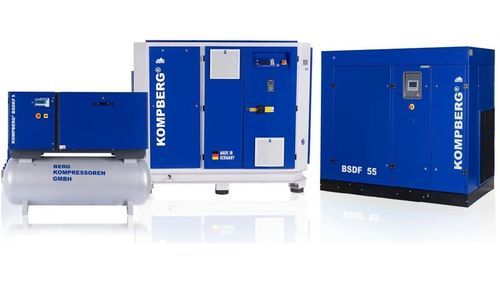

Compressore scroll KOMPBERG®️

a pistonea vited'aria

Opis ogólny
BERG konfiguruje sprężarki śrubowe z napędem bezpośrednim i pasowym, bezolejowe sprężarki śrubowe i spiralne, kompaktowe systemy stacjonarne oraz boostery wysokociśnieniowe odpowiednio do wymaganej wydajności, ciśnienia, profilu obciążenia, celu jakości sprężonego powietrza i wymagań cyklu życia.

Wartości referencyjne portfolio

• Zakres mocy publikowany: 5–250 kW
• Zakres ciśnienia sprężarek śrubowych BSDF: 7–13 bar
• Rozwiązania boosterów wysokociśnieniowych: do 300 bar
• Bezolejowe sprężanie klasy 0 dla krytycznych zastosowań

Rodziny produktów (przykłady i przeznaczenie)

• BSDF – sprężarki śrubowe z napędem bezpośrednim: 18,5–250 kW, regulacja prędkości i napęd bezpośredni 1:1 do zmiennego zapotrzebowania przemysłowego.
• ZXF / ZWF – bezolejowe sprężarki śrubowe: technologie chłodzone powietrzem (ZXF) i wtryskiwane wodą (ZWF) do powietrza procesowego klasy 0 (zakres 55–160 / 55–120 kW).
• BSDK / BSDKF – stacjonarne sprężarki kompaktowe: 5–20 kW, jednostki wolnoobrotowe z opcjami zbiornika, obudowy dźwiękochłonnej i osuszacza, do warsztatów i kompaktowych stacji.
• BKB – boostery wysokiego ciśnienia: tłokowe boostery do rozwiązań projektowanych do 300 bar.
• Bezolejowe sprężarki spiralne: kompaktowe rozwiązania bezolejowe do mniejszych przepływów, cichej pracy i modułowej wydajności (seria wkrótce dostępna).
• KOMPBERG®️ BS – sprężarki śrubowe z napędem pasowym: ekonomiczne rozwiązanie do przemysłowego sprężonego powietrza (seria wkrótce dostępna).

Porównanie rodzin sprężarek (tabela)
Rodzina sprężarek | Opublikowany zakres | Odpowiednie do | Najważniejsza kontrola projektowa
BSDF – sprężarka śrubowa z napędem bezpośrednim | 18,5–250 kW | Zmienne zapotrzebowanie przemysłowe | Zakres pracy i roczny profil obciążenia
ZXF / ZWF – bezolejowa sprężarka śrubowa | 55–160 / 55–120 kW | Powietrze procesowe wrażliwe na olej | Ryzyko jakościowe i koncepcja chłodzenia
BSDK / BSDKF – stacjonarne | 5–20 kW | Warsztaty i kompaktowe stacje | Zbiornik, osuszacz, hałas i zapotrzebowanie na miejsce
Booster BKB | Do 300 bar | Projektowana praca wysokociśnieniowa | Gaz wlotowy, ciśnienie wlotowe i dopuszczenie
Bezolejowa sprężarka spiralna | Seria produktów wkrótce dostępna | Kompaktowe zastosowania czystego sprężonego powietrza | Przepływ, redundancja, hałas i cel jakościowy
KOMPBERG®️ BS – sprężarka śrubowa z napędem pasowym | Seria produktów wkrótce dostępna | Ekonomiczne przemysłowe sprężone powietrza | Cykl obciążenia, ciśnienie, wentylacja i dostęp serwisowy

Dobór technologii i sterowanie (kluczowe wytyczne)
Propozycja doboru powinna być oparta na wymaganym przepływie przy rzeczywistym ciśnieniu roboczym, uwzględniając wahania zapotrzebowania, jakość powietrza zgodnie z ISO 8573-1, warunki instalacji i redundancję. Regulacja prędkości (VSD) jest korzystna przy dużych, częstych wahaniach zapotrzebowania; inne strategie mogą być lepsze dla stabilnych, ciągłych obciążeń lub instalacji wielosprężarkowych.

Wzorcowe tabele doboru (streszczenie)
Wzorzec pracy | Koncepcja regulacji | Najważniejsze dane doborowe | Cel projektowy
Stabilne, ciągłe obciążenie podstawowe | Maszyna stałoobrotowa lub podstawowa | Godziny pracy blisko pełnego obciążenia | Efektywna praca przy stabilnym punkcie roboczym
Duże, częste wahania zapotrzebowania | Sprężarka z regulacją prędkości | Zmierzony histogram obciążenia | Dopasowanie wydajności i ograniczenie biegu jałowego
Wiele sprężarek | Sterowanie sekwencyjne lub nadrzędne | Wielkości maszyn i pasma ciśnienia | Eksploatacja najbardziej efektywnej kombinacji
Produkcja krytyczna | N+1 lub praca/rezerwa | Dopuszczalna przerwa i okno serwisowe | Utrzymanie zasilania podczas konserwacji lub awarii
Krótkie szczyty zapotrzebowania | Optymalizacja zbiornika i regulacji | Objętość szczytowa i czas trwania | Ograniczenie cykli załączania i wahań ciśnienia
Wysokie roczne obciążenie cieplne | Integracja odzysku ciepła | Odbiornik ciepła, temperatury i godziny pracy | Ponowne wykorzystanie użytecznego ciepła sprężarki

Checklist – dane wymagane do przygotowania oferty

• Zmierzone średnie, minimalne i maksymalne zapotrzebowanie na sprężone powietrze
• Wymagane ciśnienie w punkcie odbioru
• Roczne godziny pracy i profil obciążenia
• Klasy cząstek, wody i oleju według ISO 8573-1
• Zakres temperatury otoczenia, wysokość i miejsce instalacji
• Dostępność powietrza chłodzącego lub wody chłodzącej
• Zasilanie elektryczne i warunki rozruchu
• Przyszłe zapotrzebowanie, redundancja i dopuszczalny czas przestoju
• Ograniczenia dotyczące hałasu, powierzchni zabudowy i dostępu serwisowego
• Wymagania dotyczące odzysku ciepła, sterowania i monitorowania

Charakterystyka / specyfikacje techniczne

• Marka: BERG / KOMPBERG®️
• Typy technologii: sprężarki śrubowe (napęd bezpośredni i pasowy), bezolejowe sprężarki śrubowe, sprężarki spiralne bezolejowe, stacjonarne jednostki kompaktowe, boostery tłokowe wysokociśnieniowe
• Zakres mocy: od 5 kW do 250 kW (w zależności od serii)
• Zakres ciśnień: typowo 7–13 bar dla sprężarek śrubowych BSDF; boostery do 300 bar
• Klasy jakości powietrza: możliwość osiągnięcia klasy 0 (bezolejowe rozwiązania)
• Opcje systemowe: zbiorniki, osuszacze, filtry, sterowanie nadrzędne, rozwiązania N+1
• Chłodzenie: powietrzem lub wodą (zależnie od modelu: ZXF powietrze, ZWF wtrysk wody)
• Przeznaczenie: przemysłowe aplikacje procesowe, warsztaty, stacje kompresorowe, aplikacje wysokociśnieniowe
