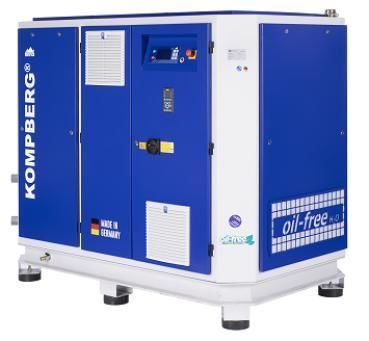

Compressore a vite KOMPBERG® ZXF / ZWF

rotativod'ariapneumatico

Panoramica
Le gamme KOMPBERG® ZXF e ZWF di BERG Kompressoren sono compressori a vite completamente privi di olio, progettati per applicazioni che richiedono aria compressa senza tracce di olio. La serie ZXF è a due stadi raffreddata ad aria; la serie ZWF utilizza iniezione d'acqua per sostituire l'olio nel processo di compressione, ottenendo compressione quasi isotermica.

KOMPBERG® ZXF (senza olio, raffreddato ad aria)

• Elemento di compressione a vite 100% privo di olio
• Conformità dichiarata a ISO 8573-1 CLASS 0 per la purezza dell'aria
• Due stadi di compressione con sistema raffreddato ad aria
• Basso rapporto velocità/capacità e rivestimento del rotore per efficienza
• Progettazione adatta a impianti industriali con manutenzione ridotta
• Nessuna contaminazione da olio a valle

KOMPBERG® ZWF (senza olio, iniezione d'acqua)

• L'acqua sostituisce l'olio nella camera di compressione per garantire aria priva di olio
• L'acqua funge da fluido di raffreddamento e tenuta, permettendo compressione quasi isotermica e maggiore efficienza energetica
• Trattamento dell'acqua integrato per mantenere la qualità nel circuito
• Ingombro compatto e pannelli laterali rimovibili per accesso alla manutenzione
• Opzioni con trasmissione diretta su alcuni modelli per ridurre le perdite di trasmissione

Vantaggi e caratteristiche generali

• Aria in uscita garantita priva di olio, adatta ai settori alimentare, farmaceutico, elettronico e medicale
• Collaudi di fabbrica per verifica delle prestazioni e conformità alle specifiche
• Opzioni disponibili: controllo a velocità variabile, recupero calore, motori e controlli SIEMENS su modelli selezionati
• Versioni a basso rumore e vibrazioni per modelli dedicati
• Ridotti costi operativi grazie a sistemi di raffreddamento ottimizzati ed elementi di compressione efficienti

Che cos'è un compressore a vite senza olio?
Un compressore a vite senza olio funziona senza olio nella camera di compressione. Ciò si ottiene tramite rotori con rivestimenti speciali e giochi precisi (design raffreddato ad aria) o tramite iniezione d'acqua nella camera per lubrificazione e raffreddamento (design con iniezione d'acqua). Sono impiegati dove la presenza di olio è inaccettabile.

Come funzionano i compressori senza olio e quelli con iniezione d'acqua?
I progetti senza olio raffreddati ad aria si basano su materiali speciali, rivestimenti e tolleranze dei rotori per evitare contatto metallo-metallo. I modelli con iniezione d'acqua introducono acqua nella camera di compressione per fornire tenuta e raffreddamento, riducendo l'aumento di temperatura durante la compressione.

Dati tecnici — KOMPBERG® ZXF
Modello | Portata 8 bar [m3/min] | Portata 10 bar [m3/min] | Dimensioni (LxPxA) [mm] | Potenza nominale motore [kW] | Collegamento aria compressa | Richiesta aria di raffreddamento [m3/h] | Peso [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Dati tecnici — KOMPBERG® ZWF
Modello | Portata a 6 bar [m3/min] | 8 bar [m3/min] | 10 bar [m3/min] | 13 bar [m3/min] | Dimensioni (LxPxA) [mm] | Potenza motore [kW] | Collegamento | Peso [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Note aggiuntive

• Gamma potenze ZXF mostrata: 55–160 kW (raffreddato ad aria)
• Gamma ZWF mostrata: 40–120 kW per modelli con iniezione d'acqua
• Applicazioni tipiche: alimentare, farmaceutico, elettronico, medicale e altri settori che richiedono aria priva di olio

Specifiche tecniche

• Compressione 100% priva di olio (ZXF: elemento privo d'olio; ZWF: iniezione d'acqua)
• ISO 8573-1 CLASS 0 per la purezza dell'aria (dichiarazione del produttore)
• Opzioni: controllo a velocità variabile, motori SIEMENS, recupero di calore, trattamento acqua (ZWF)
• Collegamenti aria: G 1 1/2, G 2, G 2 1/2, G 3 a seconda del modello
• Dimensioni, requisiti di raffreddamento e peso variano in base al modello
