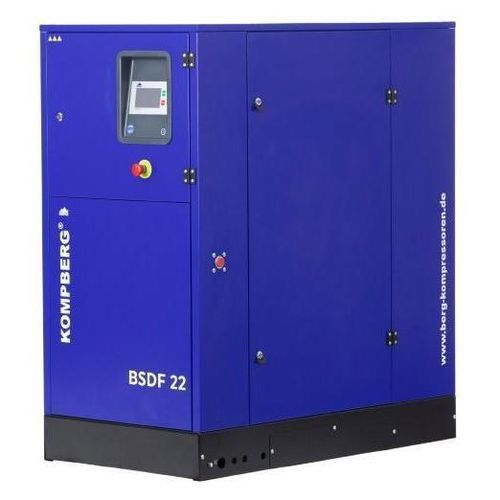

Compressore a vite KOMPBERG® BSDF

d'ariaelettricofisso

Descrizione generale
I compressori a vite KOMPBERG® BSDF coprono la fascia 18,5–250 kW e sono basati sulla piattaforma BSD. I modelli BSDF integrano controllo della frequenza (velocità variabile), ampio air-end a bassa velocità, controller CMC a risparmio energetico e inverter di marca tedesca (spesso Siemens), consentendo regolazione sull'intera gamma operativa. La trasmissione diretta 1:1 riduce il numero di componenti e le perdite di trasmissione. Le unità sono progettate per la completa manutenzione e per livelli sonori contenuti.

Controller master (RC / RC-S)
Il controller master BERG RC/RC-S opzionale gestisce avvio/arresto dei gruppi di compressori, controllo della pressione, distribuzione ottimale del carico, selezione del compressore primario e soglie operative. È disponibile monitoraggio remoto tramite interfaccia web e Modbus (TCP/RTU) se configurato.

Caratteristiche principali

• Controllo di frequenza (velocità variabile) per adattare la produzione alla domanda e risparmiare energia (fino a ~35% a seconda dell'applicazione).
• Trasmissione diretta 1:1 (senza ingranaggi) per ridurre le perdite di trasmissione.
• Air-end grande a bassa velocità per efficienza e maggiore durata.
• Controller CMC a risparmio energetico e inverter tedeschi; motori/regolatori Siemens utilizzati in molte configurazioni.
• Progettazione per manutenzione al 100% con sportelli di accesso ampi e meno parti in movimento.
• Livelli sonori ridotti grazie al funzionamento a bassa velocità; i modelli più grandi impiegano ventilatori centrifughi ad alta efficienza.
• Varianti con iniezione d'olio per tenuta e durabilità; essiccatori frigoriferi integrati opzionali su alcuni modelli.

Applicazioni

• Industria manifatturiera: alimentazione di linee produttive e macchine.
• Ingegneria meccanica: alimentazione di utensili e processi produttivi.
• Produzione alimentare: applicazioni igieniche di aria compressa (configurare secondo requisiti).
• Sanità: fornitura di aria compressa medicale per ospedali e cliniche (utilizzare varianti oil-free quando richiesto).
• Automotive: verniciatura, utensili pneumatici e processi di assemblaggio.

Funzionamento dei compressori a vite
Due rotori accoppiati ruotano in senso opposto all'interno di un carter. L'aria viene aspirata e compressa continuamente nello spazio tra i rotori, garantendo portata costante. Il controllo a velocità variabile adatta la produzione alla domanda per migliorare l'efficienza energetica.

Dati tecnici (riassunto)
Modello | Portata 7,5 bar (m3/min) | Portata 10 bar (m3/min) | Portata 13 bar (m3/min) | Dimensioni (LxPxA mm) | Trasmissione | Rumorosità (dB) | Potenza nominale (kW) | Connessione aria
BSDF 18 | 0,9 - 3,2 | 0,9 - 2,7 | - | 720x1300x1460 | Trasmissione diretta | 70 | 18,5 | G 3/4
BSDF 22 | 0,9 - 3,7 | 0,9 - 3,1 | - | 720x1300x1460 | Trasmissione diretta | 70 | 22 | G 3/4
BSDF 30 | 1,7 - 5,3 | 1,5 - 4,4 | 1,2 - 3,3 | 1750x900x1450 | Trasmissione diretta | 75 | 30 | G 1 1/2
BSDF 37 | 1,6 - 6,4 | 1,6 - 5,4 | 1,6 - 4,8 | 1750x900x1450 | Trasmissione diretta | 75 | 37 | G 1 1/2
BSDF 45 | 2,4 - 7,7 | 2,5 - 7,0 | 2,0 - 5,8 | 2000x1000x1640 | Trasmissione diretta | 75 | 45 | G 1 1/2
BSDF 55 | 2,6 - 9,9 | 2,5 - 8,5 | 2,3 - 6,6 | 2000x1000x1640 | Trasmissione diretta | 75 | 55 | G 1 1/2
BSDF 75 | 4,6 - 13,6 | 3,6 - 12,3 | 3,5 - 9,4 | 2100x1030x1670 | Trasmissione diretta | 75 | 75 | G 2
BSDF 90 | 4,6 - 16,2 | 4,2 - 13,6 | 3,4 - 11,4 | 2550x1485x2130 | Trasmissione diretta | 83 | 90 | G 2
BSDF 110 | 9,6 - 19,2 | 8,4 - 16,9 | 7,0 - 14,1 | 2550x1485x2130 | Trasmissione diretta | 83 | 110 | G 2
BSDF 132 | 11,5 - 23,0 | 10,2 - 20,5 | 8,3 - 16,5 | 3300x1600x1800 | Trasmissione diretta | 83 | 132 | G 2 1/2
BSDF 160 | 15 - 30 | 12,3 - 24,5 | 11,3 - 22,6 | 3300x1600x1800 | Trasmissione diretta | 83 | 160 | G 2 1/2
BSDF 200 | 17,3 - 34,6 | 15,5 - 31 | 13 - 26,1 | 4000x2100x2200 | Trasmissione diretta | 85 | 200 | DN 100
BSDF 250 | 20 - 40 | 18 - 36 | 15 - 30 | 4000x2100x2200 | Trasmissione diretta | 85 | 250 | DN 100

Specifiche tecniche

• Serie: KOMPBERG® BSDF.
• Fascia di potenza: 18,5–250 kW.
• Portate tipiche alle pressioni di riferimento 7,5 / 10 / 13 bar (vedi tabella).
• Trasmissione diretta 1:1 per ridurre perdite e componenti.
• Livelli sonori tipici: 70–85 dB a seconda del modello.
• Connessioni aria: da G 3/4 a DN100 a seconda del modello.
• Controllo: CMC; opzione RC/RC-S per gestione di gruppo e monitoraggio remoto (Web, Modbus).
