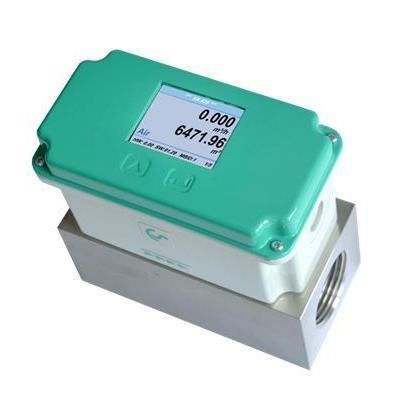

Sensore di portata termico VA 525

massicod'ariadi gas

Panoramica
Il VA 525 combina moderne interfacce digitali per il collegamento a sistemi di monitoraggio energetico con un design compatto e di piccole dimensioni. Il VA 525 è utilizzato quando numerose macchine consumatrici di aria compressa devono essere integrate in una rete di monitoraggio energetico. Monitorare i consumi per macchina e analizzare le perdite con un unico strumento di misura per supportare la gestione energetica e la sostenibilità.

Informazioni generali
Non è necessario un tratto d'ingresso - rettificatore di flusso integrato - sensore di pressione opzionale. Disponibile con uscite analogiche opzionali (4...20 mA, impulso) e interfacce digitali (Modbus RTU via RS485, M-Bus opzionale, Ethernet/PoE). Tutte le interfacce sono accessibili tramite un display liberamente configurabile.

Range di misura del flusso VA 525 (versione max 185 m/s) per aria compressa (ISO 1217:1000 mbar, 20 °C)
tratto di misura | filettatura | fondo scala | m3/h / (cfm) | L | B | H1 | H | A
DN 8 | G 1/4" | 105 l/min | 3,6 (cfm) | 135 | 55 | 50 | 109,1 | 15
DN 15 | G 1/2" | 90 m3/h | 50 | 135 | 55 | 50 | 109,1 | 20
DN 20 | G 3/4" | 170 m3/h | 100 | 135 | 55 | 50 | 109,1 | 20
DN 25 | G 1" | 290 m3/h | 170 | 135 | 55 | 50 | 109,1 | 25
DN 32 | G 1 1/4" | 530 m3/h | 310 | 135 | 80 | 80 | 139,1 | 25
DN 40 | G 1 1/2" | 730 m3/h | 430 | 135 | 80 | 80 | 139,1 | 25
DN 50 | G 2" | 1195 m3/h | 700 | 135 | 80 | 80 | 139,1 | 30

Vantaggi

• Costruzione compatta e di piccolo ingombro – adatta per installazione sulle macchine e a valle delle unità di manutenzione presso l'utente finale.
• Disponibile con segnali analogici classici (4...20 mA, impulso) o interfacce digitali (Modbus RTU via RS485, M-Bus opzionale, Ethernet/PoE).
• Tutte le interfacce sono configurabili tramite display per la parametrizzazione in loco.

Specifiche tecniche

• Unità impostabili tramite tastiera/display: m3/h, m3/min, L/min, L/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lb/h.
• Principio del sensore: sensore termico di portata massica.
• Fluido di misura: aria (aria compressa) e gas tecnici compatibili, p.es. azoto.
• Campi di misura: vedi tabella sopra (DN8 a DN50); versione max fino a 185 m/s.
• Precisione: ±1,5% fondo scala ±0,3% lettura. Su richiesta: ±1% FS ±0,3% lettura o altre opzioni.
• Temperatura di esercizio: -20...60 °C.
• Pressione di esercizio: fino a 16 bar.
• Misura della pressione (opzionale): 0...16 bar, precisione 1% oppure 10…2000 mbar (abs).
• Uscite digitali: RS485 (Modbus-RTU); M-Bus opzionale; interfaccia Ethernet/PoE opzionale.
• Uscita analogica: 4...20 mA per m3/h o L/min.
• Uscita impulso: 1 impulso per m3 o per litro, galvanicamente isolata; valore impulso regolabile via display; l'uscita impulso può essere utilizzata come allarme.
• Alimentazione: 18...36 VDC, 5 W.
• Carico (per uscita analogica): < 500 Ω.
• Custodia: policarbonato, grado di protezione IP65.
• Blocco di misura: alluminio.
• Filettature di collegamento del blocco di misura: G 1/4" a G 2" (BSP) o 1/2" a 2" NPT a seconda della variante.
• Posizione di montaggio: qualsiasi.
• Peso (indicativo): 3.5 kg.
• Riferimento prodotto: 0695 5250-A2-E1.
