Misuratore di portata termico METPOINT®️ FLM SF53

massicovolumetricoper gas

Riepilogo

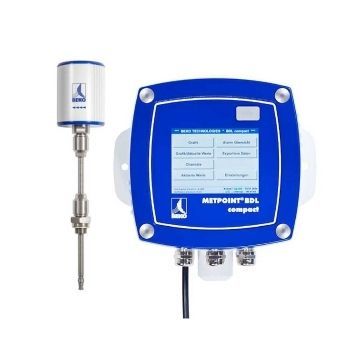

METPOINT®️ FLM SF53 con BDL compact - misurazione della portata volumetrica per monitoraggio continuo e registrazione dati dell'aria compressa.

Contenuto

• Sensore SF53, fino a 185 m/s, profondità di inserimento 220 mm
• Registratore dati BDL compact 2D
• Cavo di collegamento ca. 5 m

Descrizione
Il sistema METPOINT FLM di BEKO Technologies è una soluzione industriale per la misurazione in tempo reale della portata volumetrica dell'aria compressa. Basato su principio calorimetrico con due sensori di temperatura allineati nella direzione del flusso, converte la potenza elettrica necessaria a mantenere una differenza di temperatura fissa (40 K) in un segnale affidabile di portata volumetrica/massica. Il sistema supporta l'ottimizzazione energetica, l'individuazione di perdite e la documentazione di esercizio.

Utilizzo e integrazione

• Installazione: sonda di inserimento montata sotto pressione nella condotta (profondità 220 mm) per misurazioni in linea senza interruzioni significative.
• Integrazione: collegamento al METPOINT BDL Compact per registrazione e visualizzazione centralizzate; compatibile con altri registratori (DS/BDL).
• Monitoraggio dati: visualizzazione e archiviazione tramite BDL Compact; comunicazione via RS485 (Modbus RTU), uscita analogica 4-20 mA e uscite impulso.
• Manutenzione: pianificazione delle attività sulla base dei dati registrati (sostituzione filtri, calibrazione annuale, ecc.).

Vantaggi e applicazioni
Monitoraggio continuo in linea della portata volumetrica per identificare consumi, perdite e potenziali risparmi energetici; bassa manutenzione (assenza di parti mobili); sensore pre-calibrato per diametri specifici o ricalibrabile su richiesta.

Tabella - Dati estratti
Dimensioni (mm): profondità di inserimento 220 mm — 80 x 437 x 94 (L x A x P)
Temperatura di esercizio: tubo sensore –30 ... +140 °C; involucro –30 ... +80 °C
Alimentazione: 18 ... 36 VDC (opzionale tramite alimentatore a spina o via BDL)
Principio di misura: misura calorimetrica
Mezzi: aria compressa, gas tecnici
Umidità relativa: max 90% UR (assenza di gocce d'acqua)
Pressione di esercizio: 0 ... 10 bar (standard); fino a 0 ... 50 bar (versione E) con protezione aggiuntiva
Materiale tubo sensore e raccordo: acciaio inossidabile 1.4301
Uscita digitale: RS485 (Modbus RTU)
Uscita analogica: 4 ... 20 mA (carico < 500 Ω)
Uscita impulso: 1 impulso per m³ o per L, uscita priva di potenziale, passiva max 48 VDC / 150 mA

Integrazione METPOINT BDL Compact
Il BDL Compact consente la registrazione e la visualizzazione centralizzata delle grandezze (portata volumetrica, punto di rugiada in pressione, pressione, temperatura, potenza, contenuto di olio residuo). Offre 2-4 ingressi sensore (analogici, digitali o misti) e opzioni di registrazione dati (memoria, esportazione).

Informazioni aggiuntive
Il sensore SF53 è fornito pre-calibrato per diametro tubo 53,1 mm e può essere ricalibrato per altri diametri su richiesta. Opzioni disponibili: varianti con display e indicazione LED per configurazione. Peso indicativo: 7,5 kg.

Caratteristiche / specifiche tecniche

• Modello: METPOINT®️ FLM SF53 (sensore SF53)
• Profondità di inserimento: 220 mm
• Velocità massima processo: fino a 185 m/s (specifica SF53)
• Registratore compatibile: METPOINT BDL Compact (2D)
• Cavo di collegamento: ca. 5 m (fornito)
• Dimensioni involucro: 80 x 437 x 94 mm (L x A x P)
• Range temperatura sensore: –30 ... +140 °C; involucro: –30 ... +80 °C
• Alimentazione: 18 ... 36 VDC
• Principio di misura: calorimetrico / flusso massa termico
• Mezzi misurabili: aria compressa e gas tecnici
• Umidità ammessa: max 90% UR (senza condensazione)
• Pressione di esercizio: 0 ... 10 bar (standard); fino a 0 ... 50 bar (E) con protezione
• Materiale sensore/raccordo: acciaio inossidabile 1.4301
• Uscite: RS485 (Modbus RTU), 4-20 mA, uscita impulso (1 impulso/m³ o per L)
• Peso indicativo: 7,5 kg
• Opzioni: display, indicazione LED, precalibrazione per diversi diametri, registratori esterni compatibili (DS 400/DS 500)
