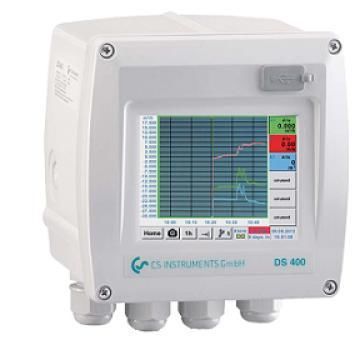

Registratore di dati di temperatura DS 400

4-20mAdi portatadi pressione

Panoramica del prodotto
Il registratore senza carta DS 400 di CS-Instruments è un registratore industriale compatto con display grafico touch da 3,5" per il monitoraggio e la registrazione in tempo reale delle portate e di altri parametri misurati. Offre uscite analogiche configurabili, relè di allarme e opzioni per il logging dei dati e interfacce di comunicazione per l'integrazione nei sistemi di supervisione.

Tabella prodotto
product | description | Cod. ordine
DS 400 - Registratore senza carta con display grafico e funzionamento touch | Digital (Z500 4003) | 0500 4000 D

Dotazione standard

• Interfaccia USB
• Display grafico 3,5" con touch
• Alimentatore integrato per i sensori
• Uscita analogica 4...20 mA per tutti i sensori attivi collegati
• Uscita impulsi per totalizzazione (sensori di portata)
• 2 relè di allarme (contatti di commutazione senza potenziale, max. 230 V, 3 A)

Opzioni software

• Webserver integrato
• Funzione di calcolo matematico
• Funzione totalizzatore

Opzioni hardware

• Registratore di dati integrato (opzionale)
• Interfaccia Ethernet / RS 485
• Ingressi sensore aggiuntivi selezionabili (digitali o analogici)

Punti salienti funzionali
Monitoraggio e registrazione in tempo reale di portata e altri parametri; uscite di allarme configurabili; uscite analogiche standard 4...20 mA; uscita impulsi per totalizzazione; registratore dati opzionale fino a 100 milioni di valori; webserver opzionale per accesso remoto ai dati correnti e storici.

Specifiche tecniche

• Marca: CS-Instruments
• Modello: DS 400
• Codice prodotto / SKU: 05004000 (0500 4000 D per versione digitale)
• Peso: 7 kg
• Dimensioni (custodia a parete): 118 x 115 x 98 mm (IP54)
• Dimensioni (montaggio a pannello): 92 x 92 x 75 mm
• Ingressi: 2 ingressi digitali per FA 5xx / VA 5xx
• Interfaccia: USB (standard); Ethernet / RS 485 opzionale
• Alimentazione: 100...240 VAC, 50-60 Hz
• Uscite analogiche: 4...20 mA per sensori attivi collegati
• Uscita impulsi: per totalizzazione (sensori di portata)
• Uscite di allarme: 2 relè (senza potenziale)
• Registratore dati (opzionale): fino a 100 milioni di valori, start/stop e frequenza di misura configurabili
• Ingressi sensore aggiuntivi (opzionale): pressione, temperatura, pinze amperometriche, sensori 4...20 mA, 0...10 V, Pt100, Pt1000
• Precisione: dipende dal sensore collegato (vedere specifiche del sensore)

Documentazione
Scheda tecnica DS 400 (PDF); Manuale di installazione e uso (PDF); Scheda sensori compatibili (PDF).
