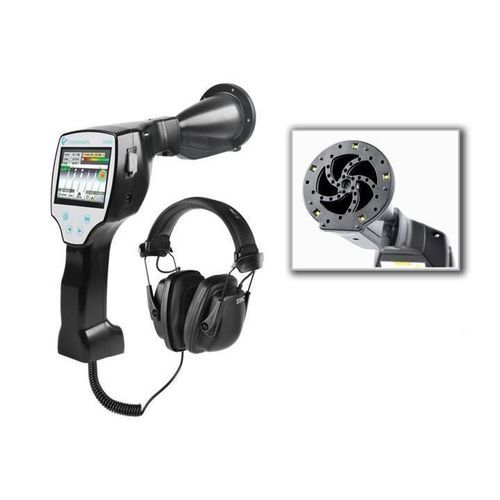

Apparecchiatura di ispezione CND ad ultrasuoni LD 510

Informazioni sul prodotto
Il rilevatore di perdite UltraCam LD 510 utilizza 30 microfoni MEMS per calcolare e visualizzare l’immagine ultrasonora e rende udibili gli ultrasuoni non percepibili. Il dispositivo mostra visivamente la perdita nell’immagine live anche in ambienti produttivi rumorosi. Per determinare la portata di perdita l’operatore mira con il laser direttamente alla perdita; perdita, laser e cerchio rosso devono sovrapporsi nell’immagine. La portata viene indicata in l/min o cfm e i costi annui vengono calcolati in EUR/anno. La distanza viene misurata automaticamente.

Vantaggi rispetto ai rilevatori tradizionali

• Rappresentazione visiva delle perdite nell’immagine live, adatta ad ambienti industriali rumorosi
• Misurazione diretta della portata di perdita (l/min o cfm) e calcolo preciso dei costi in EUR/anno
• Misurazione automatica della distanza per un calcolo accurato
• Funzione Auto level: adatta automaticamente la sensibilità all’ambiente e sopprime il rumore ambientale
• Fotocamera integrata per documentazione fotografica

Contenuto del set LD 510

• Rilevatore di perdite LD 510 con imboccatura acustica, fotocamera integrata e ingresso aggiuntivo per sensori esterni (0601 0106)
• 100 etichette per perdite per segnalazione in loco
• Modulo di misurazione della distanza laser integrato (0560 0106)
• Valigetta di trasporto (0554 0106)
• Cuffia antirumore (0554 0104)
• Tubo di messa a fuoco con punta rimovibile (0530 0104)
• Alimentatore AC (0554 0009)
• Cavo a spirale per collegamento sensore ultrasonico, lunghezza estesa 2 m (020001402)
• Fondina con tracolla per LD 500/510 (020001795)

Caratteristiche principali

• Misurare la dimensione delle perdite (l/min) e stimare i risparmi potenziali (EUR/anno)
• Rilevare perdite molto piccole a lunga distanza (sensibilità min.: 0,1 l/min a 6 bar, 5 m)
• Fotografare le parti in perdita e aggiungere note di manutenzione per la documentazione
• Esportare i dati delle perdite via USB a software desktop e generare report conformi ISO 50001
• Circa 9 ore di funzionamento continuo con batterie Li‑Ion ricaricabili interne

Specifiche tecniche

• Frequenza di funzionamento: 40 kHz ± 2 kHz
• Connessioni: jack stereo 3,5 mm per cuffie; presa di alimentazione per caricabatterie esterno
• Laser: lunghezza d’onda 630–660 nm; potenza in uscita < 1 mW (classe 2)
• Display: touchscreen 3,5"
• Interfaccia: USB
• Data logger: scheda SD 16 GB (≈100 milioni di valori)
• Alimentazione: batterie Li‑Ion interne ricaricabili, circa 9 h di funzionamento continuo, tempo di carica ≈ 4 h
• Temperatura ambiente: -5 … +50 °C
• EMC: DIN EN 61326
• Auto level: adattamento automatico della sensibilità per sopprimere il rumore ambientale
• Sensibilità: min. 0,1 l/min a 6 bar, 5 m (≈ 1 EUR/anno in costi di aria compressa)
• Peso (senza cuffia): 540 g
