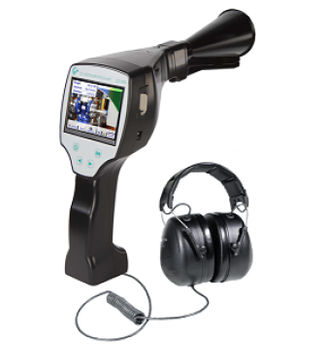

Rilevatore di fughe ad ultrasuoni LD 510

acusticoa laserdi aria compressa

Panoramica
I nuovi dispositivi di rilevamento perdite LD 500/LD 510 con telecamera integrata e funzioni di misurazione e calcolo delle perdite sono strumenti di misura mobili progettati per l'uso quotidiano in ambito industriale. Grazie a una tecnologia dei sensori avanzata, anche perdite molto piccole (0,1 l/min, circa 1 € all'anno) possono essere localizzate, misurate e documentate a lunghe distanze in un unico passaggio. Il LD 510 integra una telecamera, la misurazione della distanza laser e consente di scattare foto delle perdite e trasferire i dati al PC.

Contenuto del set / numeri d'ordine
Set LD 510 composto da: 0601 0106
LD 510 Rilevatore di perdite con imbuto acustico, telecamera integrata e ingresso aggiuntivo per sensori esterni, 100 tag per identificazione sul posto — 0560 0106
Misurazione della distanza laser integrata — Z554 5000
0554 0106 — (articolo correlato: valigetta di trasporto)
Cuffie fonoassorbenti — 0554 0104
0530 0104 — (articolo correlato: tubo direzionale con punta)
Alimentatore — 0554 0009
Cavo a spirale per collegare il sensore a ultrasuoni, lunghezza 2 m (esteso) — 020001402
Custodia con tracolla per LD 500/510 — 020001795

Vantaggi

• Determinare la portata della perdita (l/min) e il potenziale di risparmio (€/anno)
• Trovare le perdite più piccole anche a lunghe distanze
• Auto level: regola automaticamente la sensibilità all'ambiente e sopprime i rumori ambientali
• Scattare foto delle perdite per documentazione
• Descrivere la perdita e le operazioni di manutenzione necessarie
• Trasferire i dati delle perdite al PC tramite USB
• Creare report conformi alla norma ISO 50001
• Fino a circa 9 ore di funzionamento continuo

Applicazioni e misurazioni

• Rilevamento perdite: identificare e localizzare perdite nei sistemi ad aria compressa; quantificare dimensione e gravità per dare priorità alle riparazioni.
• Misurazione della perdita di pressione: confrontare letture di pressione in punti diversi per individuare aree colpite da perdite.
• Calcolo della portata d'aria: stimare il volume d'aria compressa perso a causa delle perdite e quantificare i costi energetici associati.

Specifiche tecniche

• Marca: CS-Instruments
• Modello: LD 510
• Frequenza di lavoro: 40 kHz ± 2 kHz
• Connessioni: jack cuffie da 3,5 mm; presa alimentazione per collegare un caricabatterie esterno
• Laser: lunghezza d'onda 630...660 nm; potenza in uscita < 1 mW (classe laser 2)
• Alimentazione (uscita sensore esterno): 24 VDC ± 10%, corrente in uscita 120 mA in funzionamento continuo
• Display: touchscreen 3,5"
• Interfaccia: USB
• Registratore dati: scheda SD 16 GB (circa 100 milioni di valori)
• Batteria: batterie Li-Ion interne ricaricabili, circa 9 h di funzionamento continuo; tempo di carica circa 4 h
• Temperatura ambiente di funzionamento: 0...+50 °C
• Compatibilità EMC: DIN EN 61326
• Auto level: adatta automaticamente la sensibilità all'ambiente e sopprime i rumori ambientali
• Sensibilità: min. 0,1 l/min a 6 bar, distanza 5 m (circa 1 €/anno costo aria compressa)
• Peso (senza cuffie): 540 g
• Ingresso sensore esterno (solo LD 510): alimentazione uscita sensore 24 VDC ±10%, 120 mA in funzionamento continuo; intervalli e precisione: vedere sensori esterni CS-Instruments
