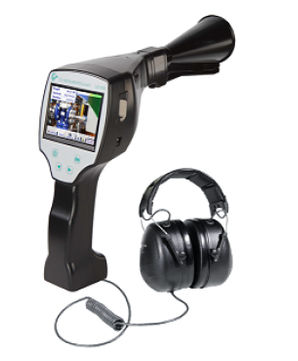

Rilevatore di fughe ad ultrasuoni LD 500

a laserdi aria compressadi gas

Informazioni sul prodotto Rilevatore di perdite con videocamera LD 500
Rilevatore di perdite con videocamera – indica la portata di perdita in l/min. I nuovi misuratori di perdita LD 500/LD 510 con videocamera integrata e calcolo delle perdite sono strumenti di misura portatili progettati per l'uso quotidiano. Grazie alla tecnologia avanzata dei sensori, anche le perdite più piccole (0,1 l/min, ca. 1 €/anno) possono essere localizzate, misurate e documentate a lunga distanza in un'unica operazione. La rilevazione di perdite in aria compressa e gas può risultare complessa a seconda dell'accessibilità del sistema; accessori speciali (tromba acustica, tubo di messa a fuoco con punta, collo d'oca flessibile, specchio parabolico) facilitano la localizzazione in aree di difficile accesso.

Caratteristiche del rilevatore LD 500/LD 510

• Misurare la perdita (l/min) e stimare il potenziale risparmio (€/anno)
• Individuare le perdite più piccole a lunga distanza
• Auto level: adatta automaticamente la sensibilità all'ambiente e sopprime il rumore ambientale
• Videocamera integrata per fotografare le parti che perdono
• Documentare e descrivere la perdita e le azioni necessarie
• Trasferire i dati di perdita via USB al software desktop
• Creare report conformi a ISO 50001
• Fino a 9 ore di funzionamento continuo

Uso previsto

• Il LD 500 è un rilevatore di perdite per la ricerca rapida e affidabile di perdite in/su sistemi di aria compressa.
• Il LD 500 valuta le onde ultrasoniche generate dalla perdita in base alla distanza e alla pressione.
• È progettato e costruito esclusivamente per l'uso descritto e può essere utilizzato solo a tale scopo.
• L'utente deve verificare l'idoneità dell'apparecchio all'uso previsto. I dati tecnici elencati in questa scheda sono vincolanti.
• Non è consentito un uso improprio o il funzionamento al di fuori delle specifiche tecniche. Sono escluse richieste di risarcimento per danni derivanti da uso improprio.

Impatto sulla temperatura dell'aria compressa
Individuare e riparare le perdite aiuta a ridurre le perdite di energia, diminuire la generazione di calore e ottimizzare le prestazioni del sistema. Questo approccio proattivo contribuisce a mantenere la temperatura dell'aria compressa entro limiti accettabili e a garantire la qualità dell'aria a valle.

• Perdita di energia: le perdite costringono il compressore a lavorare di più per mantenere la pressione, aumentando carico e generazione di calore.
• Aumento della generazione di calore: un compressore più sollecitato genera più calore durante la compressione, innalzando la temperatura dell'aria a valle.
• Raffreddamento inefficiente: le perdite possono compromettere scambiatori di calore come aftercooler/intercooler, riducendo l'efficienza del raffreddamento e aumentando la temperatura dell'aria.
• Efficienza ridotta: le cadute di pressione causate dalle perdite richiedono un funzionamento più lungo o più frequente del compressore, contribuendo a maggiore generazione di calore e minore efficienza del sistema.

Specifiche tecniche

• Modello: LD 500
• Rif. prodotto: 06010105
• Frequenza di funzionamento: 40 kHz ± 2 kHz
• Connessioni: jack stereo 3,5 mm per cuffie; presa alimentazione per caricabatterie esterno
• Laser: lunghezza d'onda 630…660 nm; potenza in uscita < 1 mW (classe laser 2)
• Display: touchscreen 3,5"
• Interfaccia: USB
• Data logger: scheda SD 16 GB (circa 100 milioni di valori)
• Alimentazione: batterie Li-Ion ricaricabili interne, circa 9 h funzionamento continuo, 4 h tempo di carica
• Temperatura ambiente: 0…+50 °C
• EMC: DIN EN 61326
• Auto level: adatta automaticamente la sensibilità e sopprime il rumore ambientale
• Sensibilità: min. 0,1 l/min a 6 bar, distanza 5 m (circa 1 €/anno costo aria compressa)
• Peso (senza cuffie): 540 g
• Peso (meta prodotto): 3.5 kg
