Morsa di macchina 9-205

manualea vitedi precisione

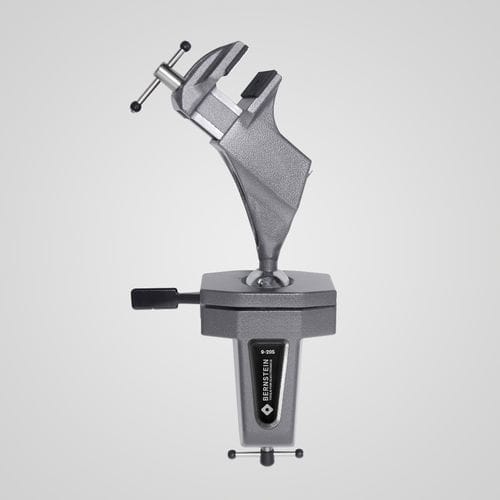

La morsa a giunto sferico 9-205 SPANNFIX è una morsa compatta e di precisione per fissaggio a morsetto su banco, che offre rotazione a 360° e bloccaggio continuo per un posizionamento flessibile dei pezzi. È progettata per il montaggio su banco e per posizioni di lavoro ergonomiche durante operazioni di foratura, sega, rettifica, fresatura e taglio.

Caratteristiche

• Giunto sferico di precisione, ruotabile a 360° con bloccaggio continuo e azione di sgancio rapido
• Prodotto di qualità Made in Germany
• Base a morsetto per spessore del piano fino a 80 mm
• Morsi in plastica da 50 mm con grip (morsa piccola)
• Larghezza di serraggio 70 mm; profondità 38 mm; forza di serraggio ca. 1470 N
• Inclinazione ±45°
• Corpo in fusione di alluminio, verniciato a polvere, grigio scuro metallizzato; parti in acciaio cromate e resistenti alla corrosione
• Ricambi: morsetti, articolo 9-900-E50 (coppia)
• Dimensioni appross. 310 x 170 x 75 mm; peso ca. 1450 g

Applicazioni / informazioni aggiuntive

• Una leggera pressione sulla leva consente di allineare in modo continuo il pezzo serrato in qualsiasi posizione di lavoro utile
• La regolazione individuale dell'altezza di lavoro garantisce una postura ergonomica per lavori in piedi (foratura, sega, rettifica, fresatura, taglio, ecc.)
• Morsi intercambiabili: morsi in plastica da 50 mm per la morsa piccola e morsi in acciaio da 100 mm per la morsa grande
• Morsi protettivi disponibili con rivestimenti in feltro, pelle, sughero o gomma per evitare graffi su pezzi sensibili
• Morsi in alluminio con prismi adatti per il serraggio di tubi; larghezze dei morsi disponibili da 50 a 150 mm
• La base avvitabile può essere fissata a banchi di lavoro, tavoli o piastre base tramite quattro fori passanti da 9 mm

Specifiche tecniche

• Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
• Base di serraggio: adatta per spessore del piano fino a 80 mm
• Materiali: parti in fusione di alluminio verniciate a polvere; parti in acciaio cromate e resistenti alla corrosione
• Vite di regolazione nella sede inferiore della sfera per impostare il gioco da libero a molto fermo
• Per componenti rilevanti per la sicurezza: le forze di tenuta dipendono dall'applicazione e dalle condizioni fisiche (i risultati di laboratorio possono variare in altri ambienti)
