Morsa di macchina 9-205-ESD

manualecon ganasce intercambiabilia vite

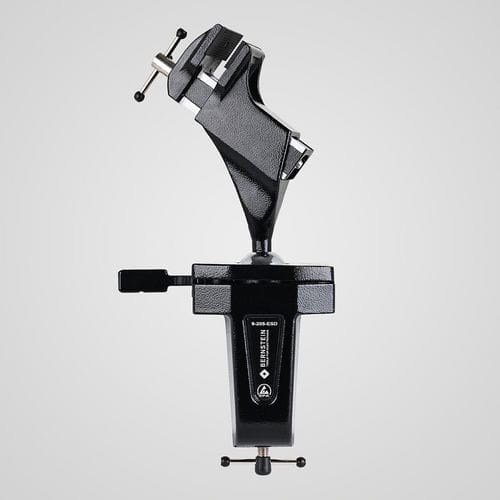

La morsa a snodo sferico ESD SPANNFIX è una morsa a sfera dissipativa e rotante, progettata per il serraggio sicuro su banchi da lavoro e per l'uso in aree protette elettrostaticamente (ESD). Offre bloccaggio continuo e sgancio rapido per un posizionamento ergonomico dei pezzi.

Caratteristiche

• Giunto sferico di precisione, rotazione 360°, bloccaggio continuo, sgancio rapido
• Per fissaggio al banco di lavoro (spessore tavolo max 80 mm)
• Morse in plastica ESD 50 mm con presa (morse piccole standard)
• Larghezza di serraggio 70 mm, profondità di serraggio 38 mm, pressione di serraggio 1470 N
• Inclinazione ±45°
• Ricambi: morse, articolo 9-900-E50-ESD (coppia)
• Alluminio pressofuso con vernice epossidica ESD nera, dissipativo 10^7 a 10^8 Ω
• Dimensioni ca. 310 x 170 x 75 mm
• Peso ca. 1450 g

Campo d'impiego
Una leggera pressione sulla leva è sufficiente per allineare il pezzo serrato in modo continuo in qualsiasi posizione di lavoro ragionevole. La regolazione individuale dell'altezza di lavoro assicura una postura ergonomica per lavori in piedi (foratura, taglio con sega, rettifica, fresatura, taglio, ecc.). Sono disponibili morse intercambiabili (morse in plastica 50 mm per la morsa piccola, morse in acciaio 100 mm per la morsa grande). Sono disponibili protezioni per morse per pezzi sensibili in feltro, pelle, sughero e gomma. Le morse con prismi (alluminio) sono adatte per il serraggio di tubi. Le larghezze delle ganasce disponibili vanno da 50 a 150 mm. Il fissaggio a vite può essere collegato a banchi di lavoro, tavoli e piastre base tramite quattro fori passanti da 9 mm.

Descrizione tecnica
Coppia massima: sfera Ø 40 mm ca. 24 Nm, sfera Ø 60 mm ca. 100 Nm. Le versioni ESD sono dissipative (10^7 a 10^8 Ω) e idonee per aree protette contro le scariche elettrostatiche (EPA). Le sezioni della base possono essere connesse a un punto di messa a terra tramite un pulsante da 10 mm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono cromate e resistenti alla corrosione. Il movimento della sfera può essere regolato tramite una vite di regolazione sul sedile inferiore della sfera (da lasco a molto duro). Per le parti rilevanti per la sicurezza, le forze di tenuta dipendono dall'applicazione specifica e dalle condizioni fisiche e possono differire dai test di laboratorio.

Specifiche tecniche

• Numero articolo: 9-205-ESD
• Denominazione commerciale: SPANNFIX
• Marca: Bernstein
• Larghezza di serraggio: 70 mm
• Profondità di serraggio: 38 mm
• Pressione di serraggio: 1470 N
• Ganasce (piccole standard): ganasce in plastica ESD 50 mm con presa
• Ganasce di ricambio (coppia): articolo 9-900-E50-ESD
• Inclinazione: ±45°
• Rotazione: 360° (bloccabile in continuo)
• Spessore del tavolo per il fissaggio: max 80 mm
• Coppia massima: sfera Ø40 mm ≈ 24 Nm; sfera Ø60 mm ≈ 100 Nm
• Resistenza dissipativa ESD: 10^7 a 10^8 Ω (idoneo EPA)
• Materiali e finitura: alluminio pressofuso con verniciatura a polvere ESD nera; parti in acciaio cromate
• Messa a terra: sezioni di base collegabili tramite pulsante 10 mm
• Dimensioni (ca.): 310 x 170 x 75 mm
• Peso (ca.): 1450 g
