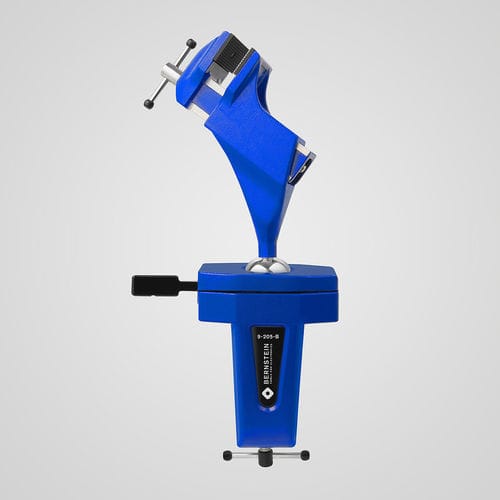

Morsa di macchina 9-205-B

manualecon ganasce intercambiabilia vite

La morsa a snodo sferico SPANNFIX è una testa morsa di precisione rotante a 360° progettata per serraggi flessibili e posizioni di lavoro ergonomiche. Offre bloccaggio stepless, struttura robusta in alluminio pressofuso ed è prodotta in Germania.

Caratteristiche

• Giunto sferico di precisione 360° rotante, bloccaggio rapido e regolabile senza scatti
• Prodotto di qualità Made in Germany
• Per fissaggio al banco (spessore piano max 80 mm)
• Ganasce in plastica 50 mm con grip
• Larghezza di serraggio 70 mm, profondità 38 mm, forza di serraggio 1470 N
• Angolo di inclinazione +/- 45°
• Alluminio pressofuso, verniciato a polvere, blu (RAL 5005)
• Ricambi: ganasce, articolo 9-900-E50 (coppia)
• Dimensioni circa 310 x 170 x 75 mm
• Peso 1450 g

Campo di impiego
Una leggera pressione della leva è sufficiente per allineare il pezzo serrato in modo continuo in qualsiasi posizione di lavoro ragionevole, consentendo un lavoro ergonomico in piedi (foratura, segatura, smerigliatura, fresatura, taglio, ecc.). Ganasce intercambiabili: la morsa piccola utilizza ganasce in plastica da 50 mm; la morsa grande utilizza ganasce in acciaio da 100 mm. Ganasce di protezione per pezzi sensibili disponibili in feltro, pelle, sughero e gomma. Ganasce con prismi in alluminio sono adatte per serrare tubi; larghezze ganasce disponibili da 50 a 150 mm. Il fissaggio della morsa a vite può essere collegato a banchi da lavoro, tavoli e piastre di base tramite quattro fori passanti da 9 mm.

Descrizione tecnica
Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm. Le parti in alluminio pressofuso sono verniciate a polvere; le parti in acciaio sono cromate e resistenti alla corrosione. La vite di regolazione sulla sede inferiore della sfera consente di regolare il gioco della sfera da libero a molto rigido. Nota: le forze di tenuta possono variare a seconda dell'applicazione specifica e delle condizioni fisiche.

Informazioni generali
La morsa sferica BERNSTEIN dispone di una testa articolata regolabile continuamente, ruotabile a 360° e inclinabile +/- 45°. La parte superiore della morsa può essere inclinata in qualsiasi direzione per consentire lavori davanti o sopra il piano. Con un semplice movimento della leva, la testa della morsa si allenta nella sede conica, viene allineata e serrata nuovamente.

Specifiche tecniche

• Numero articolo: 9-205-B
• Nome commerciale: SPANNFIX
• Coppia massima: sfera Ø 40 mm ≈ 24 Nm; sfera Ø 60 mm ≈ 100 Nm
• Materiali: alluminio pressofuso (verniciato a polvere, blu RAL 5005); parti in acciaio cromate, resistenti alla corrosione
• Vite di regolazione: movimento regolabile da libero a molto rigido sulla sede inferiore della sfera
• Ganasce intercambiabili: piccola 50 mm plastica; grande 100 mm acciaio; ganasce di protezione in feltro, pelle, sughero, gomma; ganasce prismatiche in alluminio per serraggio tubi; larghezze 50–150 mm
• Fissaggio: morsetto avvitabile; può essere collegato tramite quattro fori passanti Ø 9 mm
