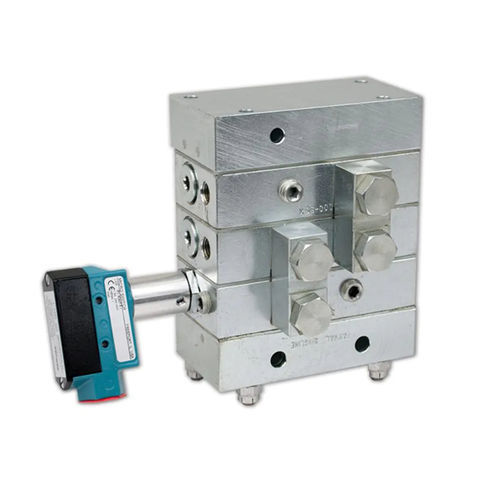

Valvola a pistone 3000

idraulicaper unità di lubrificazionein acciaio

Il collettore della valvola divisoria progressiva della Serie 3000 distribuisce e proporziona l'olio o il grasso in ingresso ai punti di appoggio grasso ai punti di appoggio. Un tipico collettore a valvole divisorie è composto da una sezione di ingresso, da tre a dieci valvole e una sezione finale valvole e una sezione finale. Un gruppo può servire fino a un massimo di 20 punti di lubrificazione. La posizione dei blocchi di valvole all'interno del manifold non è critica; tuttavia, si consiglia di collocare il blocco più grande accanto al blocco di ingresso è consigliabile che il blocco più grande sia posizionato accanto al blocco di ingresso. I singoli blocchi di valvole divisorie sono dotati di un pistone di scarico scorrevole e di valvole di ritegno in uscita integrate. I blocchi sono disponibili in sei dimensioni di uscita. La capacità di scarico di un blocco è determinata dalla variazione del diametro del pistone nel blocco diametro del pistone nel blocco valvola. I blocchi di valvole hanno due uscite situate a ciascuna estremità del gruppo (blocchi a doppia uscita) e forniscono uscite nominali di scarico uscite) e forniscono le uscite di scarico nominali da ciascuna delle due uscite durante un ciclo completo della valvola ciclo completo della valvola. I blocchi a uscita singola hanno un'uscita tappata (lato destro, ingresso in alto) e forniscono il doppio della potenza nominale all'uscita aperta (lato sinistro) due volte la potenza nominale all'uscita aperta (lato sinistro, ingresso in alto). Per un'uscita aperta sul lato destro, è sufficiente rimuovere la spina e inserirla nell'uscita sinistra inserire nell'uscita sinistra. È possibile realizzare l'accoppiamento trasversale esterno di valvole adiacenti con un kit per la combinazione delle uscite per combinare le uscite. Funzionamento I singoli blocchi di valvole funzionano in una sequenza "progressiva" prestabilita. Durante il funzionamento, il pistone all'interno del blocco deve completare un ciclo di scarico completo prima che un altro pistone inizi a funzionare. Finché il lubrificante viene fornito in pressione alla sezione di ingresso del divisore, i blocchi di valvole del collettore continueranno a funzionare in modo progressivo i blocchi di valvole manifold continueranno a funzionare in modo progressivo. Quando il flusso di lubrificante viene interrotto al blocco di ingresso, il movimento del pistone si arresta.
