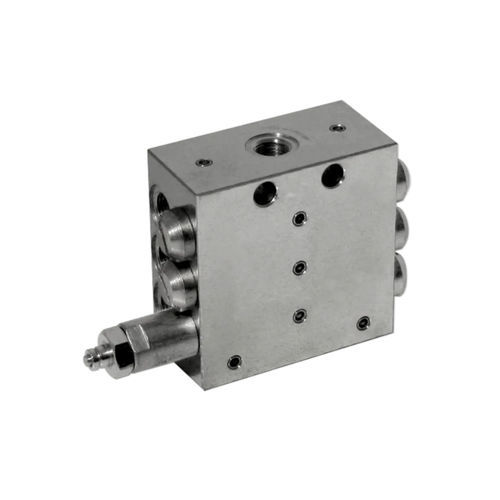

Valvola a pistone PVB

per olioa collettoredi processo

La valvola divisoria PVB è progettata per sistemi di lubrificazione progressiva in piccole serie. È una soluzione soluzione economica per l'alimentazione di più punti di lubrificazione con volumi relativamente piccoli di olio e grasso e grasso. Per l'uso con macchine utensili, macchine per la lavorazione, presse, macchine tessili, per la stampa e per l'imballaggio macchine per l'imballaggio. Caratteristiche + Blocco distributore progressivo progettato per l'uso con applicazioni a olio o a grasso + Collettori disponibili con dimensioni da 6 a 20 uscite + Volume positivo di 0,17cc (0,01 cu. in.) per uscita per ciclo + Funzioni di controllo e monitoraggio di facile utilizzo Funzionamento La tecnologia progressiva della serie consente il movimento di un solo pistone alla volta. Il movimento di quel pistone pistone provoca il movimento di un altro pistone e così via. Con tutti i pistoni in posizione di estrema sinistra (Figura 1) (Figura 1), il lubrificante viene introdotto nel blocco e indirizzato al pistone A. Il lubrificante fa muovere il pistone A si sposta a destra, scaricando una quantità dosata di lubrificante dall'uscita 1 (Figura 2) Il movimento del pistone A apre anche una porta collegata al pistone B. Il lubrificante si dirige verso il pistone B e fa sì che il pistone si muova verso destra pistone B e fa sì che il pistone B si muova verso destra, scaricando una quantità di lubrificante dosata dall'uscita 8 (Figura 3) uscita 8 (Figura 3). Il movimento del pistone B ha aperto una porta collegata al pistone C. Il lubrificante arriva al pistone C e fa sì che il pistone C si muova verso destra, scaricando una quantità misurata di lubrificante dall'uscita 6 di lubrificante dall'uscita 6. Lo stesso processo scarica il lubrificante dall'uscita 4 (Figura 4).
